一、通用球阀用途
球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。 |
二、主要零件材料及性能
阀体 |
阀杆 |
阀球 |
密封面 |
垫片 |
填料 |
工作温度 |
适用介质 |
WCB |
1Cr13 |
1Cr13 |
1Cr13
司太立合金
本体材料 |
柔性石墨
不锈钢加柔性石墨
08软钢
F304 F316 |
柔性石墨
编结石墨 |
-29-425℃ |
水、蒸汽、油品 |
WC6 |
15CrMo |
15CrMo |
-29-425℃ |
WC9 |
25Cr2MoV |
25Cr2MoV |
LCB |
304 |
304 |
-46-354℃ |
CF8 |
304 |
304 |
-196-600℃ |
部分酸、碱 |
CF3 |
304L |
304L |
CF8M |
316 |
316 |
CF3M |
316L |
316L |
三、特点及优点
1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构,在阀门开启、关闭的位置设定限位,当阀门使用在关键装置上时,限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要,球阀可设计成防静电结构,迦百农阀门在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;DN150以下为浮球形式,DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所

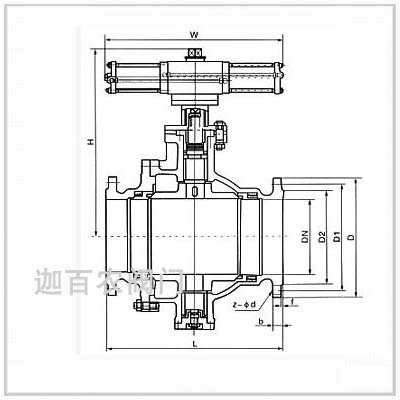

四、PN0.25~1.6MPa主要连接尺寸及重量
公称压力 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
系列1L |
216 |
241 |
283 |
305 |
356 |
394 |
457 |
533 |
610 |
686 |
762 |
864 |
914 |
系列2L |
- |
- |
- |
- |
- |
- |
500 |
600 |
700 |
800 |
900 |
- |
1000 |
H |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
430 |
470 |
550 |
580 |
手动 |
H1 |
107 |
125 |
152 |
178 |
300 |
330 |
398 |
495 |
580 |
625 |
670 |
698 |
840 |
E |
- |
- |
- |
- |
- |
- |
115 |
116 |
171 |
171 |
257 |
257 |
257 |
F |
- |
- |
- |
- |
- |
- |
350 |
350 |
400 |
420 |
400 |
420 |
400 |
W |
230 |
400 |
400 |
650 |
1050 |
1050 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
WT(KG) |
12 |
16 |
22 |
35 |
58 |
74 |
205 |
322 |
460 |
576 |
864 |
1280 |
1600 |
电动 |
H2 |
- |
- |
- |
- |
- |
554 |
600 |
652 |
760 |
770 |
830 |
- |
940 |
L1 |
- |
- |
- |
- |
- |
235 |
235 |
235 |
259 |
400 |
400 |
- |
410 |
气动 |
H3 |
274 |
379 |
389 |
479 |
552 |
666 |
736 |
926 |
1059 |
1127 |
1127 |
1468 |
1538 |
L2 |
270 |
405 |
405 |
576 |
576 |
776 |
776 |
776 |
1060 |
1060 |
1060 |
1360 |
1360 |
■安装说明: |
|
1.要留有阀柄旋转的位置。
2.不能用作节流。
3.带传动机构的球阀应直立安装。 |
|
■订货须知: |
⑴卸灰球阀产品型号与名称 ⑵卸灰球阀公称通径DN ⑶卸灰球阀额定流量系数KV ⑷卸灰球阀公称压力和压差 ⑸卸灰球阀阀体和阀内组件材料 ⑹卸灰球阀流量特性 ⑺卸灰球阀适用温度 ⑻卸灰球阀电源电压和控制信号 ⑼卸灰球阀是否带附件 |
因篇幅有限,欲知各产品的详细资料请与本公司直接联系! |
