  当前位置:首页--产品展示--球阀--三片式活接对焊球阀

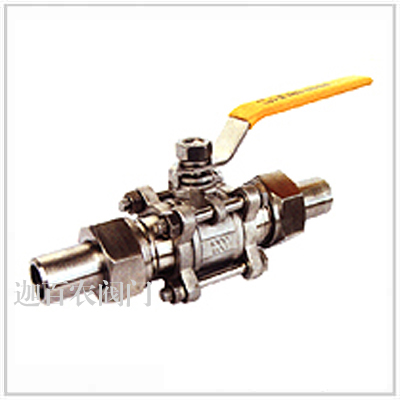

  产品全称:三片式活接对焊球阀|上海迦百农阀门制造有限公司


  产品详细:
技术规范:

公称压力:1.6-6.4MPa

适用稳定范围:-20~232℃~350℃

适用介质:水、油、气及某些腐蚀性液体(W。O。G)

对焊标准(BW):GB12224.ANSIB16.25

■主要零件材料:
零件名称
材质
阀体
不锈钢CF8M
密封圈
聚四氟乙烯PTFE
阀盖
不锈钢CF8/CF8M
球体
不锈钢CF8
阀杆
不锈钢SS316
螺母
不锈钢CF8
垫圈
聚四氟乙烯PTFE
手柄套
塑料
手柄
不锈钢SS304
压紧螺母
不锈钢SS304
弹簧垫圈
不锈钢SS304
锁片
不锈钢SS304
螺栓
不锈钢SS304
套管
不锈钢CF8
■主要外形尺寸:
SIZE
1/4"
3/8"
1/2"
3/4"
1"
1-1/4"
2-1/2"
2"
d
11.6
12.7
15
20
25
32
38
50.8
D
17
17
21
26
31
38
46
60
L
150
150
180
195
210
225
260
300
H
48
48
54
57
72
79
81
97
E
120
120
120
130
154
154
185
185
■安装说明:

1.要留有阀柄旋转的位置。
2.不能用作节流。
3.带传动机构的球阀应直立安装。


■订货须知:
⑴三片式活接对焊球阀产品型号与名称 ⑵三片式活接对焊球阀公称通径DN ⑶三片式活接对焊球阀额定流量系数KV ⑷三片式活接对焊球阀公称压力和压差 ⑸阀体和阀内组件材料 ⑹三片式活接对焊球阀流量特性 ⑺三片式活接对焊球阀适用温度 ⑻三片式活接对焊球阀电源电压和控制信号 ⑼三片式活接对焊球阀是否带附件
因篇幅有限,欲知各产品的详细资料请与本公司直接联系!
销售热线:021-36320477   36320744    图文传真:021-36320744
