产品详细:

电动半偏心球阀

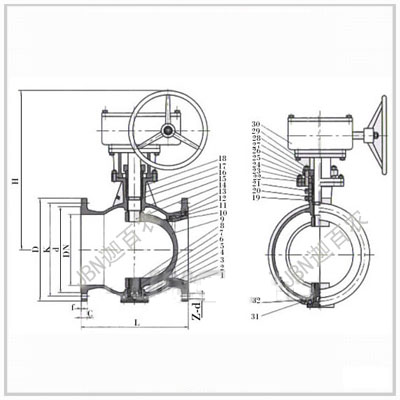

【主要选用材料】

序号名称代号材料

WCB 304 CF8 316 CF8M

1 阀体 WCB ZG230-450 0Cr18Ni9 0Cr18Ni12Mo2Ti

2 下端盖 Q235-A 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

3 内六角圆柱头螺钉 GB/T70-2000 Q235-A 1Cr17Ni2 0Cr18Ni12Mo2Ti

4 下固定轴调节螺栓 Q235-A 1Cr17Ni2 1Cr17Ni2

5 六角螺母 GB/T6710-2000 Q235-A 1Cr17Ni2 1Cr17Ni2

6 下垫片不锈钢柔性石墨；PTFE；316夹柔性石墨

7 下轴承 0Cr18Ni9Ti 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti

8 下固定轴 2Cr13 304 0Cr18Ni12Mo2Ti

9 球体 ZG2Cr13 0Cr18Ni9 0Cr18Ni12Mo2Ti

10 阀座压圈 Q225-A 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

11 阀座 Q225-A PTFE/1Cr18Ni12Mo2Ti PTFE/1Cr18Ni12Mo2Ti

12 内六角圆柱头螺钉 GB/T70-2000 Q235-A 1Cr17Ni2 1Cr17Ni2

13 阀座垫片不锈钢柔性石墨 1Cr17Ni2 0Cr18Ni12Mo2Ti

14 阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

15 上轴承 0Cr18Ni9Ti 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti

16 对开圆环 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti

17 定位圈 1Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti

18 填料柔性石墨柔性石墨；PTFE 柔性石墨；PTFE

19 六角螺塞垫片 0Cr18Ni9Ti 0Cr18Ni9Ti 0Cr18Ni9Ti

20 六角螺塞 2Cr13 1Cr17Ni2 1Cr17Ni2

21 六角螺塞 2Cr13 1Cr17Ni2 1Cr17Ni2

22 支架 WCB ZG230-450 WCB；304 WCB；304

23 双头螺栓 GB/T901-1988 35CrMoA 1Cr17Ni2 1Cr17Ni2

24 六角螺母 GB/T6170-2000 Q245-A 0Cr18Ni9 0Cr18Ni9

25 填料压套 1Cr13 1Cr18Ni12Mo2Ti/1Cr18Ni9 1Cr18Ni12Mo2Ti/1Cr18Ni9

26 填料压板 WCB 0Cr18Ni9 0Cr18Ni9

27 双头螺栓 GB/T901-1988 35CrMoA 1Cr17Ni2 1Cr17Ni2

28 六角螺母 GB/T6170-2000 Q245-A 0Cr18Ni 0Cr18Ni

29 六角螺栓 GB/T5783-200 Q235-A 1Cr17Ni2 1Cr17Ni2

30 驱动装置

31 六角螺塞垫片 0Cr18Ni9Ti 0Cr18Ni9Ti 0Cr18Ni9Ti

32 六角螺塞 2Cr13 0Cr18Ni9Ti 0Cr18Ni9Ti

【性能范围】

材料性能	材料代号
	WCB	304	316	304L	316L	321
	ZG230	0Cr18Ni9（CF8）	1Cr18Ni12Mo2Ti （CF8M）	00Cr18Ni10 （CF3）	00Cr17Ni14Mo2 （CF3M）	ZG7Cr18Ni9T （F347）
适用介质	水、油品、蒸汽	硝酸类	醋酸类	强氧化介质	尿素等腐蚀介质	硝酸类
测试范围 Mpa
项目	公称压力	壳体压力试验	密封测试	上密封测试	低压密封测试	探伤测试
试验介质		水 Mpa	水 Mpa	水 Mpa	气 Mpa	GB/T6440-1992
时间	（S）	120	60	60	0.5~0.6
压力测试	1.0Mpa	1.5	1.1	1.1
	1.6Mpa	2.4	1.76	1.76
	2.5Mpa	3.75	2.75	2.75

【主要连接尺寸参数】

公称压力 PN/Mpa	公称通径 DN/mm	尺寸（mm）
公称压力 PN/Mpa	公称通径 DN/mm	L	D	K	d	f	C	Z-￠d	H
1.6	40	165	150	110	85	3	16	4-￠18
	50	178	165	125	100		16
	65	190	185	145	120		18		280
	80	203	200	160	135		20	8-￠18	320
	100	229	220	180	155		20		370
	125	254	250	210	185		22		430
	150	267	285	240	210		24	8-￠23	510
	200	292	340	295	265		26	12￠-23	600
	250	330	405	355	320		30	12-￠26	690
	300	502	460	410	375	4	30	12-￠26	760
	350	572	520	470	435		34	16-￠26	830
	400	610	580	525	485		36	16-￠30	925
	450	660	640	585	545		40	20-￠30	1025
	500	700	715	650	608		44	20-￠34	1120
	600	813	840	770	718	5	48	20-￠36	1210
EQ340H EQ340Y-10 C （WCB/304/316）
公称压力 PN/Mpa	公称通径 DN/mm	尺寸（mm）
公称压力 PN/Mpa	公称通径 DN/mm	L	D	K	d	f	C	Z-￠d	H
1.6	40	165	150	110	85	3	16	4-￠18
	50	178	165	125	100		16
	65	190	185	145	120		18		280
	80	203	200	160	135		20	8-￠18	320
	100	229	220	180	155		20		370
	125	254	250	210	185		22		430
	150	267	285	240	210		24	8-￠23	510
	200	292	340	295	265		26	12￠-23	600
	250	330	405	355	320		30	12-￠26	690
	300	502	460	410	375	4	30	12-￠26	760
	350	572	520	470	435		34	16-￠26	830
	400	610	580	525	485		36	16-￠30	925
	450	660	640	585	545		40	20-￠30	1025
	500	700	715	650	608		44	20-￠34	1120
	600	813	840	770	718	5	48	20-￠36	1210

■订货须知:
⑴偏心球阀产品型号与名称 ⑵偏心球阀公称通径DN ⑶偏心球阀额定流量系数KV ⑷偏心球阀公称压力和压差 ⑸偏心球阀阀体和阀内组件材料 ⑹偏心球阀流量特性 ⑺偏心球阀适用温度 ⑻偏心球阀电源电压和控制信号 ⑼偏心球阀是否带附件。

因篇幅有限，欲知各产品的详细资料请与本公司直接联系！
