产品详细:

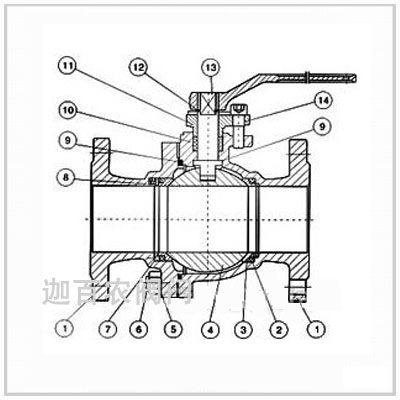

公称压力 PN(Class)	公称通径 DN	L		d1		D	D1	D2	D6	f	f2	b	Z-φd	H1	H2
公称压力 PN(Class)	公称通径 DN	RF	BW	全通径	缩径	D	D1	D2	D6	f	f2	b	Z-φd	H1	H2
150LB	1/2	108	140	13	-	89	60.5	35	-	2	-	12	4-15	-	59
	3/4	117	152	19	-	98	70	43	-	2	-	12	4-15	-	63
	1	127	165	25	-	108	79.5	51	-	2	-	12	4-15	-	75
	11/4	140	178	32	-	117	89	64	-	2	-	13	4-15	-
	11/2	165	190	38	-	127	98.5	73	-	2	-	15	4-15	-	95
	2	178	216	51	-	152	120.5	92	-	2	-	16	4-19	-	107
	21/2	190	241	64	-	178	139.5	105	-	2	-	18	4-19	-	142
	3	203	283	76	64	190	152.5	127	-	2	-	19	4-19	-	152
	4	229	305	102	76	229	190.5	157	-	2	-	24	8-19	-	178
	5	356	381	127	102	254	216	186	-	2	-	24	8-22	-	252
	6	394	457	152	127	279	241.5	216	-	2	-	26	8-22	-	272
	8	457	521	203	152	343	298.5	270	-	2	-	29	8-22	-	398
	10	533	559	254	203	406	362	324	-	2	-	31	12-26	335	495
	12	610	635	305	254	483	432	381	-	2	-	32	12-26	385	580
	14	686	762	337	305	533	476	412	-	2	-	35	12-29	430	625
	16	762	838	387	337	597	540	470	-	2	-	37	16-29	470	720
	18	864	914	438	337	635	578	533	-	2	-	40	16-32	-	-
	20	914	991	489	387	699	635	584	-	2	-	43	20-32	590	840
	24	1067	1143	591	489	813	749.5	692	-	2	-	48	20-35	700	1050
300LB	1/2	140	140	13	-	95	66.5	35	-	2	-	15	4-15	-	59
	3/4	152	152	19	-	117	82.5	43	-	2	-	16	4-19	-	63
	1	165	165	25	-	124	89	51	-	2	-	18	4-19	-	75
	11/4	178	178	32	-	133	98.5	64	-	2	-	19	4-19	-	-
	11/2	190	190	38	-	156	114.5	73	-	2	-	19	4-22	-	95
	2	216	216	51	-	165	127	92	-	2	-	23	8-19	-	107
	21/2	241	241	64	-	190	149	105	-	2	-	26	8-22	-	142
	3	283	283	76	64	210	168.5	127	-	2	-	29	8-22	-	152
	4	305	305	102	76	254	200	157	-	2	-	32	8-22	-	178
	5	381	381	127	102	279	235	186	-	2	-	35	8-22	-	252
	6	403	457	152	127	318	270	216	-	2	-	37	12-22	-	272
	8	502	521	203	152	381	330	270	-	2	-	42	12-25	-	398
	10	568	559	254	203	445	387.5	324	-	2	-	48	16-29	335	495
	12	648	635	305	254	521	451	381	-	2	-	51	16-32	385	580
	14	762	762	337	305	584	514.5	413	-	2	-	54	20-32	430	625
	16	838	838	387	337	648	571.5	470	-	2	-	58	20-35	470	720
	18	914	914	432	337	711	628.5	533	-	2	-	61	24-35	-	-
	20	99	991	483	387	775	686	584	-	2	-	64	24-35	590	840
	24	1143	1143	591	483	914	813	692	-	2	-	70	24-41	700	1050
400LB	1/2	140	140	13	-	95	66.7	35	-	6.4	-	14.5	4-15	-	59
	3/4	152	152	19	-	117	82.5	43	-	6.4	-	16	4-19	-	63
	1	165	165	25	-	124	88.9	51	-	6.4	-	17.5	4-19	-	75
	11/4	178	178	32	-
	11/2	190	190	38	-	156	114.3	73	-	6.4	-	22.5	4-22	-	95
	2	216	216	51	-	165	127	92	-	6.4	-	25.5	8-19	-	107
	21/2	241	241	64	-
	3	283	283	76	64
	4	305	305	102	76	254	200	157	-	6.4	-	35	8-26	-	178
	5	381	381	127	102
	6	403	457	152	127	318	269.9	216	-	6.4	-	41.5	12-26	250	300
	8	502	521	203	152	381	330.2	270	-	6.4	-	18	12-29	294	374
	10	568	559	254	203	445	387.3	324	-	6.4	-	54	16-32	370	445
	12	648	635	305	254	520	450.8	381	-	6.4	-	57.5	16-35	420	515
	14	762	762	337	305	585	514.3	413	-	6.4	-	60.5	20-35	460	550
	16	838	838	387	337	650	571.5	470	-	6.4	-	63.5	20-39	505	615
	18	914	914	432	337
	20	991	991	483	387	775	685.8	584	-	6.4	-	70	24-42	630	810
	24	1143	1143	591	483	915	812.8	692	-	6.4	-	76.5	24-48	825	1010

公称压力
PN(Class) 公称通径
DN L d1 D D1 D2 D6 f f2 b ZZ-φd H1 H2
RF BW 全通径缩径
600LB 1/2 165 165 13 - 95 66.5 35 - 6.4 - 15 4-15 - 59
3/4 191 191 19 - 118 82.5 43 - 6.4 - 16 4-19 - 63
1 216 216 25 - 124 89 51 - 6.4 - 18 4-19 - 75
11/4 229 229 32 - 133 98.5 64 - 6.4 - 21 4-19 - -
11/2 241 241 38 - ,, , , , , 156 114.5 73 - 6.4 - 23 4-22 - 95
2 292 292 51 38 165 127 92 - 6.4 - 26 8-19 - 107
21/2 330 330 64 51 190 179 105 - 6.4 - 29 8-22 - 178
3 356 356 76 64 210 168.5 127 - 6.4 - 32 8-22 - -
4 432 432 102 76 273 216 157 - 6.4 - 38 8-25 - -
6 559 559 152 127 356 292 216 - 6.4 - 48 12-29 250 300
8 660 660 200 152 419 349 270 - 6.4 - 56 12-32 294 374
10 787 787 248 200 508 432 324 - 6.4 - 64 16-35 370 445
12 838 838 298 248 559 489 381 - 6.4 - 67 20-35 420 515
14 889 889 327 298 603 527 413 - 6.4 - 70 20-38 460 550
16 991 991 375 327 686 603 470 - 6.4 - 77 20-41 505 615
18 1092 1092 432 327 743 654 533 - 6.4 - 83 20-45 630 810
20 1194 1194 483 375 813 724 584 - 6.4 - 89 24-45 - -
900LB 2 368 368 47 38 216 165.1 92 - 7.92 - 38.5 8-26 - -
3 381 381 73 57 244 190.5 127 123.82 7.92 - 41.5 8-29 191 259
4 457 457 98 73 292 234.5 157 149.22 7.92 - 44.5 8-32 216 297
6 610 610 146 121 381 317.5 216 211.12 7.92 - 50 12-32 270 360
8 737 737 190 146 470 393.7 270 269.88 7.92 - 63.5 12-39 322 394
10 838 838 238 180 545 459.5 324 323.85 7.92 - 70 16-39 420 502
12 965 965 282 238 610 533.4 381 381.00 7.92 - 79.5 20-39 470 572
14 1029 1029 - - - - - 419.10 11.13 - 86 20-42 510 675
16 1130 1130 - - - - - 469.90 11.13 - 89 20-45 600 762
18 1219 1219 - - - - - 533.40 12.7 - 102 20-51 700 866
20 1334 1334 - - - - - 584.20 12.7 - 108 20-54 720 894
1500LB 2 368 368 47 47 216 165.1 124 95.25 7.92 - 38.5 8-26 126 217
3 470 470 73 73 267 203.2 168 136.92 7.92 - 48 8-32 191 259
4 564 564 98 98 311 245.5 194 161.92 7.92 - 54 8-35 216 297
6 705 705 146 146 394 317.5 248 211.12 9.52 - 83 12-39 296 365
8 832 832 190 190 483 393.7 318 269.88 11.13 - 92 12-45 378 475
10 991 991 238 238 565 482.6 371 323.85 11.13 - 108 12-51 495 578
12 1130 1130 282 282 675 571.5 438 381.00 14.27 - 124 12-54 542 696
14 1257 1257 - - 826 635 489 419.10 15.88 - 133.5 16-61 590 761
16 1384 1384 - - 915 704.5 546 469.90 17.48 - 146.5 16-67 670 831
20 1664 1664 - - 1170 990.6 673 584.20 17.48 - 178 16-80 750 950

■订货须知:
⑴高压美标球阀产品型号与名称 ⑵高压美标球阀公称通径DN ⑶高压美标球阀额定流量系数KV ⑷高压美标球阀公称压力和压差 ⑸高压美标球阀阀体和阀内组件材料 ⑹高压美标球阀流量特性 ⑺高压美标球阀适用温度 ⑻高压美标球阀电源电压和控制信号 ⑼高压美标球阀是否带附件。

因篇幅有限，欲知各产品的详细资料请与本公司直接联系！
