■产品简介: |

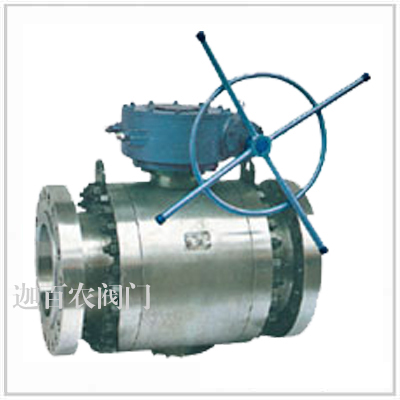

API管线球阀适用于ANSI Class 150~900,工作温度-28~300℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。适用介质为:石油、净化天然气、酸性天然气、煤气、水及煤浆等等介质。操作方式有:手动、涡轮传动、气动、电动、气液联动。 |
■产品结构特点: |
1.阀门中腔停滞的介质由于温度变化而异常升压时,介质压力推动阀座脱离球体,达到自动泄压的效果,卸压后阀座自动复位。
2.当万一发生火灾或由于异常升温使阀座密封圈烧损或软化时,阀门操作仍然可靠,同时,阀座与球体形成金属对金属接触,达到暂时密封作用,阻止了火灾进一步扩大,符合APIFA的规定。
3.拧开排泄装置可检查阀座是否发生泄露,也可排放中腔滞留物减少介质对阀门的污染。在工作状态下,阀门处于全开或全关时,可更换阀杆部填料函。
4.阀座除了一般密封外,特别设置的辅作密封结构,能起到因封圈损伤而出现泄露时的紧急救护作用。
5.阀杆部位密封采用PTFR填料和0形圈,特别适用于气体介质。阀杆运动部位采用优质的SF自润滑轴承,使摩擦系统更小,减低操作力矩。 |
■性能规范: |
公称压力
PN(MPa) |
最高使用压力
|
试验压力(MPa)
|
压力级
|
最高使用压力
|
试验压力(MPa)
|
(MPa) |
壳体
Shell |
高压液压封
|
低压气密封
|
(Mpa) |
壳体
|
高压液压封
|
低压气密封
|
1.6 |
1.6 |
2.4 |
1.76 |
0.6 |
CLASS150 |
1.94 |
2.94 |
2.16 |
0.6 |
2.5 |
2.5 |
3.75 |
2.75 |
CLASS300 |
5.1 |
7.67 |
5.62 |
4.0 |
4.0 |
6.0 |
4.4 |
CLASS600 |
10.2 |
15.3 |
11.23 |
6.4 |
6.4 |
9.6 |
7 |
CLASS900 |
15.1 |
23 |
16.85 |
10.0 |
10.0 |
15 |
11 |
CLASS1500 |
25.1 |
37.5 |
27.5 |
应用规范
|
结构长度按
|
GB12221-89 ANSI B16.10 |
法兰尺寸按
|
JB79-59 GB 9113 HG20592-97 ANSI B16.5 |
焊接标准按
|
GB12224-89 ANSI B16.25 |
检验试验按
|
JB/T 9092-99 API 598 |
适用工况
|
适用介质
|
天然气、液化气、石油等介质 |
适用温度 |
-28℃~≤150℃ |
驱动方式
|
蜗轮传动、气动、电动、气液联动等 |
详细的安装尺寸请参阅《主要外形及连接尺寸表) |
|
■主要零件材料: |
公称压力
PN(MPa) |
最高使用压力
|
试验压力(MPa)
|
压力级
|
最高使用压力
|
试验压力(MPa)
|
(MPa) |
壳体
Shell |
高压液压封
|
低压气密封
|
(Mpa) |
壳体
|
高压液压封
|
低压气密封
|
1.6 |
1.6 |
2.4 |
1.76 |
0.6 |
CLASS150 |
1.94 |
2.94 |
2.16 |
0.6 |
2.5 |
2.5 |
3.75 |
2.75 |
CLASS300 |
5.1 |
7.67 |
5.62 |
4.0 |
4.0 |
6.0 |
4.4 |
CLASS600 |
10.2 |
15.3 |
11.23 |
6.4 |
6.4 |
9.6 |
7 |
CLASS900 |
15.1 |
23 |
16.85 |
10.0 |
10.0 |
15 |
11 |
CLASS1500 |
25.1 |
37.5 |
27.5 |
应用规范
|
结构长度按
|
GB12221-89 ANSI B16.10 |
法兰尺寸按
|
JB79-59 GB 9113 HG20592-97 ANSI B16.5 |
焊接标准按
|
GB12224-89 ANSI B16.25 |
检验试验按
|
JB/T 9092-99 API 598 |
适用工况
|
适用介质
|
天然气、液化气、石油等介质 |
适用温度 |
-28℃~≤150℃ |
驱动方式
|
蜗轮传动、气动、电动、气液联动等 |
详细的安装尺寸请参阅《主要外形及连接尺寸表) |
|
■主要外形尺寸: |
公称通径 |
NPS |
2\ |
3\ |
4\ |
6\ |
8\ |
10\ |
12\ |
14\ |
16\ |
18\ |
20\ |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
d1 |
51 |
76 |
102 |
152 |
203 |
254 |
305 |
37 |
387 |
438 |
489 |
L |
RF |
216 |
283 |
305 |
403 |
502 |
586 |
648 |
762 |
838 |
914 |
991 |
BW |
216 |
283 |
305 |
457 |
521 |
559 |
635 |
762 |
838 |
914 |
991 |
H1 |
100 |
110 |
130 |
175 |
210 |
274 |
305 |
340 |
395 |
440 |
470 |
H |
165 |
190 |
200 |
270 |
300 |
380 |
420 |
450 |
530 |
560 |
605 |
W |
400 |
700 |
850 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
E |
|
|
|
116 |
116 |
16 |
171 |
171 |
257 |
257 |
257 |
F |
|
|
|
350 |
350 |
350 |
420 |
420 |
500 |
500 |
500 |
|
■CLass400主要连接尺寸: |
公称通径 |
NPS |
2\ |
3\ |
4\ |
6\ |
8\ |
10\ |
12\ |
14\ |
16\ |
18\ |
20\ |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
d1 |
51 |
76 |
102 |
152 |
203 |
254 |
305 |
37 |
387 |
438 |
489 |
L |
RF |
292 |
356 |
406 |
495 |
597 |
673 |
762 |
826 |
902 |
978 |
1054 |
BW |
295 |
359 |
410 |
498 |
600 |
676 |
765 |
829 |
905 |
978 |
1060 |
H1 |
100 |
120 |
140 |
185 |
220 |
270 |
310 |
345 |
410 |
440 |
480 |
H |
180 |
200 |
210 |
290 |
320 |
380 |
430 |
450 |
550 |
580 |
630 |
W |
400 |
700 |
850 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
E |
|
|
|
116 |
116 |
16 |
171 |
171 |
257 |
257 |
257 |
F |
|
|
|
350 |
350 |
350 |
420 |
420 |
500 |
500 |
500 |
|
■CLass600主要连接尺寸: |
公称通径 |
NPS |
2\ |
3\ |
4\ |
6\ |
8\ |
10\ |
12\ |
14\ |
16\ |
18\ |
20\ |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
d1 |
51 |
76 |
102 |
152 |
203 |
254 |
305 |
37 |
387 |
438 |
489 |
L |
RF |
292 |
356 |
432 |
559 |
660 |
787 |
838 |
889 |
991 |
1092 |
1194 |
BW |
295 |
359 |
435 |
562 |
664 |
791 |
841 |
892 |
994 |
1095 |
1200 |
RTJ |
292 |
356 |
432 |
559 |
660 |
787 |
838 |
889 |
991 |
192 |
1194 |
H1 |
110 |
120 |
140 |
185 |
220 |
270 |
310 |
345 |
410 |
440 |
480 |
H |
180 |
200 |
210 |
290 |
320 |
380 |
430 |
450 |
550 |
580 |
630 |
W |
400 |
850 |
1000 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
E |
- |
- |
- |
116 |
116 |
171 |
171 |
171 |
150 |
83 |
123 |
F |
- |
- |
- |
350 |
350 |
500 |
420 |
420 |
580 |
650 |
735 |
|
■CLass900主要连接尺寸: |
公称通径 |
NPS |
2\ |
3\ |
4\ |
6\ |
8\ |
10\ |
12\ |
14\ |
16\ |
18\ |
20\ |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
d1 |
51 |
76 |
102 |
152 |
203 |
254 |
305 |
324 |
375 |
425 |
473 |
L |
RF&BW |
368 |
381 |
457 |
610 |
737 |
838 |
965 |
1029 |
1130 |
1219 |
1334 |
RTJ |
371 |
384 |
46 |
613 |
740 |
841 |
968 |
1038 |
1140 |
1219 |
1334 |
H1 |
135 |
158 |
190 |
200 |
250 |
285 |
350 |
400 |
480 |
530 |
580 |
H |
190 |
200 |
230 |
300 |
375 |
420 |
460 |
530 |
600 |
640 |
700 |
W |
600 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
E |
116 |
116 |
116 |
171 |
171 |
83 |
83 |
123 |
123 |
180 |
180 |
F |
350 |
350 |
350 |
420 |
420 |
650 |
650 |
735 |
735 |
735 |
735 |
|
■CLass1500主要连接尺寸: |
公称通径 |
NPS |
2\ |
3\ |
4\ |
6\ |
8\ |
10\ |
12\ |
14\ |
16\ |
20\ |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
d1 |
51 |
76 |
102 |
146 |
194 |
241 |
289 |
318 |
362 |
440 |
L |
RF&BW |
368 |
470 |
546 |
705 |
832 |
991 |
1130 |
1257 |
1384 |
1664 |
RTJ |
371 |
473 |
549 |
711 |
841 |
1000 |
1146 |
1276 |
1407 |
1686 |
H1 |
140 |
160 |
200 |
210 |
260 |
300 |
365 |
420 |
500 |
600 |
H |
200 |
220 |
250 |
320 |
400 |
450 |
490 |
560 |
640 |
790 |
W |
600 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
E |
116 |
116 |
171 |
171 |
83 |
83 |
123 |
123 |
180 |
220 |
F |
350 |
350 |
420 |
420 |
650 |
650 |
735 |
735 |
735 |
735 |
|
■安装说明: |
|
1.要留有阀柄旋转的位置。
2.不能用作节流。
3.带传动机构的球阀应直立安装。 |
|
■订货须知: |
⑴长输管线球阀产品型号与名称 ⑵长输管线球阀公称通径DN ⑶长输管线球阀额定流量系数KV ⑷长输管线球阀公称压力和压差 ⑸长输管线球阀阀体和阀内组件材料 ⑹流量特性 ⑺长输管线球阀适用温度 ⑻长输管线球阀电源电压和控制信号 ⑼长输管线球阀是否带附件 |
因篇幅有限,欲知各产品的详细资料请与本公司直接联系! |
销售热线:021-36320477 36320744 图文传真:021-36320744 |
