■技术规范: |
公称压力:1.6-6.4MPa
适用稳定范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W。O。G)
承插焊标准SW:GB12224.ANSIB16.25
|
■主要零件材料: |
零件名称 |
材质 |
阀体 |
不锈钢CF8M |
碳钢WCB |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
阀盖 |
不锈钢CF8M |
碳钢WCB |
球体 |
不锈钢SS316 |
不锈钢SS304 |
阀杆 |
不锈钢SS316 |
不锈钢SS316 |
螺母 |
不锈钢SS304 |
FCD45 |
垫圈 |
不锈钢SS304 |
FCD45 |
手柄套 |
塑料 |
塑料 |
手柄 |
不锈钢SS304 |
不锈钢SS304 |
阀杆螺母 |
不锈钢SS304 |
B7 |
填料压盖螺母 |
不锈钢SS304 |
不锈钢SS304 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
螺栓 |
不锈钢SS304 |
B8 |
|

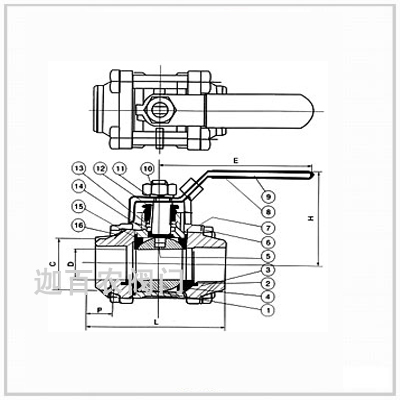

■主要外形尺寸: |
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
L |
68 |
68 |
72 |
82 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
173 |
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
F |
14.1 |
17.6 |
21.8 |
27.5 |
34.7 |
43.0 |
49.0 |
61.5 |
77.0 |
90.0 |
115.2 |
P |
10 |
10 |
10 |
13 |
13 |
16 |
16 |
18 |
18 |
20 |
20 |
|
■安装说明: |
|
1.要留有阀柄旋转的位置。
2.不能用作节流。
3.带传动机构的球阀应直立安装。 |
|
■订货须知: |
⑴三片式承插焊球阀产品型号与名称 ⑵三片式承插焊球阀公称通径DN ⑶三片式承插焊球阀额定流量系数KV ⑷三片式承插焊球阀公称压力和压差 ⑸阀体和阀内组件材料 ⑹三片式承插焊球阀流量特性 ⑺三片式承插焊球阀适用温度 ⑻三片式承插焊球阀电源电压和控制信号 ⑼三片式承插焊球阀是否带附件 |
