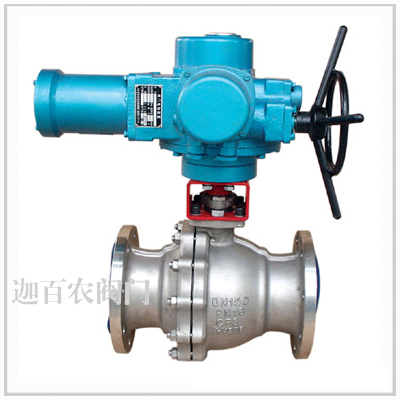

■产品简介: |
主要特点
①配用Q系列电子式执行机构，体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高。
②该阀结构简单、装卸维护方便、流阻小、密封可靠，甚至切断。
③流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。 |
| ■主要技术参数和性能指标: |
| 阀体 |
型式 |
角型铸造球形阀 |
| 公称通径 |
DN15～700mm |
| 公称压力 |
1.6～6.4MPa |
| 阀体/板材料 |
铸铁(HT200) |
铸钢(ZG230-450) |
不锈钢(ZG1Cr18Ni9Ti) |
| 常温型(四氟填料) |
-20～+120℃ |
-40～+120℃ |
-40～+120℃ |
| 中温型(石墨材料) |
- |
-40～+450℃ |
-60～+450℃ |
| 执行机构 |
型式 |
Q系列电子式角行程执行机构 |
| 标准输入信号 |
4～20mA·DC |
| 输入阻抗 |
150Ω |
| 电源电压 |
220V·AC/50Hz |
| 防护等级 |
DIN40050 |
| 输出联接法兰标准 |
ISO5211 |
| 手动操作 |
手轮 |
| 环境温度 |
-20～+80℃ |
| 阀作用型式 |
用正作用执行机构实现阀的电-开或电-关式 |
| 泄漏量 |
小于2×10-8×阀额定容量 |
| 基本误差 |
±1% |
| 死区 |
±0.5%～±5% |
| 可调范围 |
100:1 |
| 流量特性 |
快开特性 |
| 额定行程 |
90° |
|
■主要外形尺寸： |
| 公称通径 |
K |
E |
φM |
H |
H1 |
L |
| 20、25 |
182 |
157 |
φ125 |
435 |
58 |
164 |
| 32 |
182 |
157 |
φ125 |
435 |
68 |
164 |
| 40 |
210 |
184 |
φ200 |
455 |
73 |
190 |
| 50 |
210 |
184 |
φ200 |
538 |
80 |
216 |
| 65 |
252 |
220 |
φ250 |
575 |
100 |
241 |
| 80 |
252 |
220 |
φ250 |
671 |
113 |
283 |
| 100 |
731 |
135 |
305 |
| 125 |
252 |
220 |
φ250 |
784 |
174 |
381 |
| 150 |
799 |
198 |
403 |
| 200 |
799 |
210 |
502 |
| 250 |
- |
310 |
568 |
| 300 |
- |
350 |
648 |
| 350 |
|
|
|
|
|
|
| 400 |
|
|
|
|
|
|
| 500 |
|
|
|
|
|
|
| 600 |
|
|
|
|
|
|
| 700 |
|
|
|
|
|
|
|
■安装说明: |
1.要留有阀柄旋转的位置。
2.不能用作节流。
3.带传动机构的球阀应直立安装。 |
■订货须知: |
| ⑴电动球阀产品型号与名称 ⑵电动球阀公称通径DN ⑶电动球阀额定流量系数KV ⑷电动球阀公称压力和压差 ⑸阀体和阀内组件材料 ⑹电动球阀流量特性 ⑺电动球阀适用温度 ⑻电动球阀电源电压和控制信号 ⑼电动球阀是否带附件 |
