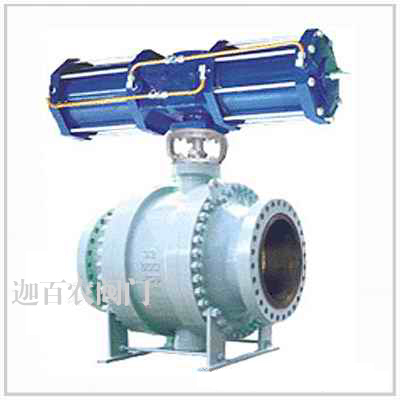

■产品简介: |
球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。
|
■性能规范: |
试验压力 (Mpa) |
公称压力(Mpa) |
压力级(Class) |
JIS(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
900 |
10K |
20K |
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
2.4 |
3.8 |
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
1.5 |
2.8 |
气密试验 |
0.5~0.7 |
工作温度 |
PTFE≤150℃ PPL≤300℃ 碳纤≤350℃ |
适用介质 |
C:水、油、蒸气 P:硝酸类(温度≤200℃ )R:醋酸类(温度≤200℃ ) | |
■主要零件材料: |
零件名称 |
材料 |
材料代号 |
C |
L |
P |
R |
阀体阀盖
|
WCB |
ZGOOCr17Ni14Mo2 (CF3M) |
ZG1Cr18Ni9Ti (CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
球体 |
2Cr13 |
ZGOOCr17Ni14Mo2 (CF3M) |
ZG1Cr18Ni9Ti (CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
阀杆 |
2Cr13 |
316L |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
阀座密封面 |
PTFE、碳素纤维+PTFE、对位聚苯 |
螺柱 螺母 |
35 35CrMoA(B7) 45 (2H) |
2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) |
填料 |
V型PTFE、柔性石墨 | |
■主要外形尺寸: |
公称压力 |
公称 通径 |
L |
H(mm) |
重量(kg) |
mm |
mm |
Q47 |
Q347 |
Q647 |
Q947 |
Q47 |
Q347 |
Q647 |
Q947 |
Q67 |
Q367 |
Q667 |
Q967 |
4.0 |
100 |
305 |
178 |
|
416 |
470 |
55 |
|
90 |
110 |
80 |
|
85 |
105 |
125 |
381 |
252 |
|
542 |
520 |
80 |
|
120 |
145 |
75 |
|
115 |
140 |
150 |
403 |
|
205 |
572 |
538 |
|
140 |
170 |
205 |
|
125 |
155 |
190 |
200 |
502 |
|
398 |
736 |
580 |
|
220 |
250 |
275 |
|
200 |
230 |
255 |
250 |
568 |
|
495 |
890 |
637 |
|
365 |
310 |
335 |
|
340 |
295 |
310 |
300 |
648 |
|
580 |
910 |
684 |
|
530 |
485 |
475 |
|
500 |
455 |
445 |
350 |
762 |
|
625 |
1020 |
796 |
|
740 |
600 |
600 |
|
695 |
555 |
545 |
400 |
838 |
|
720 |
1080 |
842 |
|
900 |
955 |
895 |
|
845 |
900 |
840 |
450 |
914 |
|
770 |
1120 |
874 |
|
1170 |
1250 |
1105 |
|
1105 |
1195 |
1045 |
500 |
991 |
|
840 |
1150 |
904 |
|
1340 |
1550 |
1360 |
|
1270 |
1480 |
1290 |
600 |
1143 |
|
1050 |
1210 |
1120 |
|
1580 |
1740 |
1495 |
|
1480 |
1680 |
1405 |
700 |
1245 |
|
110 |
1300 |
1218 |
|
1885 |
2000 |
1850 |
|
1785 |
1900 |
1750 |
800 |
1397 |
|
1150 |
1460 |
1328 |
|
2190 |
2310 |
2050 |
|
2070 |
2200 |
1930 | |
■安装说明: |
|
1.要留有阀柄旋转的位置。 2.不能用作节流。 3.带传动机构的球阀应直立安装。 |
|
■订货须知: |
⑴气动固定球阀产品型号与名称 ⑵气动固定球阀公称通径DN ⑶气动固定球阀额定流量系数KV ⑷气动固定球阀公称压力和压差 ⑸阀体和阀内组件材料 ⑹气动固定球阀流量特性 ⑺气动固定球阀适用温度 ⑻气动固定球阀电源电压和控制信号 ⑼气动固定球阀是否带附件 |
因篇幅有限,欲知各产品的详细资料请与本公司直接联系! |
销售热线:021-36320477 36320744 图文传真:021-36320744 |
