■产品简介: |
气动球阀广泛适用于天然气、油品、化工、冶金、造纸 电办、矿业,印染、生物制药,日用化工,食品饮料,水处理 及空气处理等行业的流体自动控制或调节控制,与自动化气动仪表配套使用。 浮动式球阀采用唇型弹性密封圈结构设计,保证密封的可靠性对于低压、超低压或真空工况用球阀,采用板簧加载的阀座密封结构,能确保球阀长期可靠的密封。中、高温球阀的阀座材料可选用对位聚苯或金属材料.。固定式球阀根据压力的大小、介质性质及密封要求的不同而选择球前密封结构、球后密封结构或前后双密封结构。中、高温球阀的阀座材料可选用对位聚苯或金属材料。 |
■产品型号: |
Q641F型 |
■性能规范: |
压 力 等 级 |
公称压力 PN (Mpa) |
磅级(Class) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
试验 压力(Mpa) |
壳体 试验 |
2.4 |
3.75 |
6.0 |
9.8 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
密封 试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 |
气密封试验 |
0.6 (Mpa) |
- |
适用介质 |
阀 体 材 质 |
- |
C |
R |
P |
水、蒸汽、油品、液化气等 |
硝酸类腐蚀性介质等 |
醋酸类腐蚀性介质等 |
特殊介质 |
含有硫化氢的天然气介质;用于钢铁及有色金属冶炼的煤粉、铝粉输送系统; 用于造纸行业的纸浆输送及其它含有颗粒、短纤维的介质等。 |
|
■主要零件材料: |
公称通径DN(mm) |
15-250 |
公称压力PN(MPa) |
1.6 |
公称压力PS(MPa) |
强度试验 |
2.4 |
密封试验 |
1.76 |
材料\材料代号 |
C |
P |
R |
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
蝶板 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
密封圈 |
增强聚四氟乙烯 对位聚苯 |
填料 |
聚四氟乙烯 柔性石墨 |
适用工况 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
适用温度 |
-28℃~300℃ |
执行器 |
型号 |
BAW系列、GT系列、SW系列 |
气源压力 |
0.4-0.7Mpa |
|

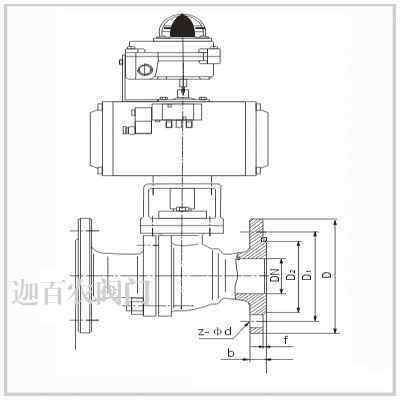

■主要外形尺寸: |
公称通径DN(mm) |
尺寸(mm) |
执行器型号 |
L |
D |
D1 |
D2 |
b |
f |
Z-Φd |
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
GT52/GT63K |
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
GT63/GT63K |
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
GT63/GT83K |
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
GT83/GT83K |
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
GT83/GT110K |
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
GT83/GT110K |
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
GT110/GT127K |
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
GT127/GT127K |
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
GT127/GT160K |
125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
GT160/GT190K |
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
GT190/GT210K |
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
GT254/BAW20S |
250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
BAW17/BAW20S |
|
■订购须知: |
1、请在订货时提供详细口径规格、交货地地、交货时间。
2、根据管道需要,决定选用往复式(二位开关式)或弹簧复位式(常闭或常开式)。
3、可选配控制附件:(1)单电控电磁阀(断电进常闭或常开)(2)双电控电磁阀(开关式),(3)阀位开关回讯器,(4)气源处理三联件。特殊使用环境(易燃易爆场合),何选防爆型。⑴气动球阀产品型号与名称 ⑵气动球阀公称通径DN ⑶气动球阀额定流量系数KV ⑷气动球阀公称压力和压差 ⑸阀体和阀内组件材料 ⑹气动球阀流量特性 ⑺气动球阀适用温度 ⑻气动球阀电源电压和控制信号 ⑼气动球阀是否带附件 |
因篇幅有限,欲知各产品的详细资料请与本公司直接联系! |
销售热线:021-36320477 36320744 图文传真:021-36320744 |
