■产品简介: |
|
本系列为中线型蝶阀，整个蝶板与阀门在360°圆周内同心(中线)具有双向密封功能。阀座和阀体内衬一体化，适用于各种不同的腐蚀性介质，作管路启闭或调节以达到控制要求。 |
| ■主要技术参数和性能指标: |
| 阀类 |
传动方式 |
连结形式 |
结构形式 |
密封面 |
公称压力（MPa） |
阀体材料 |
| 球阀 |
6-气动
6s-气动带手动 |
对夹-7
法兰-4 |
中线型 |
橡胶基型-X
氟基型-Fx |
1.0
1.6
2.5 |
HT250-Q
WCB-C
ZG1Cr18
Ni9Ti-P |
| 产品型号 |
D671X—□Q
D671Fs—□Q |
D671X—□C
D671Fs—□C |
D671X—□P
D671Fs—□P |
| 公称通径DN(mm) |
40～1200 |
| 衬橡胶材料 |
天然橡胶(Q级) |
丁腈橡胶(NBR) |
三元乙丙橡胶(FPDM) |
食用橡胶 |
硅橡胶 |
| 适用温度/℃ |
-20～85、
-29～135(短时) |
-20～110、
-23～130短时) |
-29～110、
-40～150(短时) |
-10～100 |
-70～100 |
| 适用介质 |
净化水无机
盐、污水、
无水稀酸类 |
油品、废
气、废液等 |
氢氧化钠、油
品、40%硼水、
5%～15%硝酸等 |
食品、
医药 |
食品、轻
工、油品
等 |
| 阀体衬氟材料 |
使用温度/℃ |
适用介质 |
聚四氟乙烯
PTFE(F4) |
-200～180 |
强酸、强碱、强氧化剂 |
聚全氟乙丙
烯FEP(F46) |
-85～150 |
有机溶剂、稀或浓无机酸、碱酮、芳烃、氯化烃 |
聚三氟乙烯
PCTEF(F3) |
-195～120 |
各种有机溶剂，无机腐蚀(氧化性酸类) |
| 控制型式 |
单电控/双电控(单电控须注明阀开或阀关) |
| 手动操作 |
气源故障阀即 阀开/阀关 |
气
动
装
置 |
工作介质 |
净化压缩空气 |
| 工作温度/℃ |
-5～55低于5°需要特殊除水处理 |
辅
助
配
件 |
控制箱 |
24VDC 104mA 220VAC 36.4mA |
| 回信器 |
220VAC 0.5A |
| 防爆软管 |
耐压2.0MPa 围转360° |
| 执行器 |
型号 |
GT系列、HY系列、AW系列、ZSH系列等 |
| 气源压力 |
0.4～0.7MPa | |
|

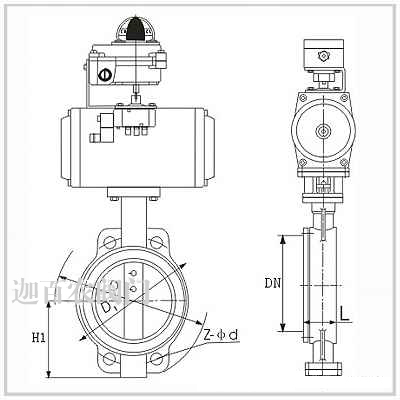

■主要外形尺寸： |
| 公称通DN(mm) |
尺 寸(mm) |
执行器型号 |
| L |
D |
D1 |
H1 |
Z-φd |
| 50 |
43 |
165 |
125 |
82 |
4-18 |
可选配GTD/GTE、
AW/AWS、HY、
ZSH系列执行器
(以上选配仅供参
选具体选用根据实
际要求) |
| 65 |
46 |
185 |
145 |
95 |
4-18 |
| 80 |
46 |
200 |
160 |
101 |
8-18 |
| 100 |
52 |
220 |
180 |
123 |
8-18 |
| 125 |
56 |
250 |
210 |
136 |
8-18 |
| 150 |
56 |
285 |
240 |
150 |
8-22 |
| 200 |
60 |
340 |
295 |
180 |
8-22 |
| 250 |
68 |
395 |
335 |
210 |
12-22 |
| 300 |
78 |
445 |
400 |
245 |
12-22 |
| 350 |
78 |
505 |
460 |
280 |
16-22 |
| 400 |
102 |
565 |
515 |
305 |
16-22 |
| 450 |
114 |
615 |
565 |
365 |
20-26 |
| 500 |
127 |
670 |
620 |
372 |
20-26 |
| 600 |
154 |
780 |
725 |
458 |
20-30 | |
|
■订货须知: |
| ⑴产品型号与名称 ⑵公称通径DN ⑶额定流量系数KV ⑷公称压力和压差 ⑸阀体和阀内组件材料 ⑹流量特性 ⑺适用温度 ⑻电源电压和控制信号 ⑼是否带附件 |
