■产品简介: |
V型球阀是引进国外先进技术制造的一种新型球阀。采用板簧加截的可动阀座结构,阀座与球体不会产生卡阻或脱离等问题,密封可靠,使用寿命长。V型切口的球芯与金属阀座之间具有剪切作用,特别适用于含纤维、微小固体颗粒及料浆等介质。 |
■主要技术参数和性能指标: |
阀类 |
传动方式 |
连结形式 |
结构形式 |
密封面 |
公称压力(MPa) |
阀体材料 |
球阀 |
6-气动
6s-气动带手动 |
对夹式 |
V型固定球 |
F-氟塑料
H-合金钢
PPL |
1.6
2.5
4.0
6.4 |
按表内阀体
材料代号 |
公称通径DN(mm) |
15-300 |
材料\材料代号 |
C |
P |
R |
主
要
零
件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
球板 |
2Cr13 |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
密封圈 |
硬质合金 聚四氟乙烯 |
填料 |
聚四氟乙烯 柔性石墨 |
适
用
工
况 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
适用温度 |
-28℃~400℃ |
-28℃~250℃ |
控制型式 |
双作用/单作用 |
作用型式 |
切断/调节 |
输入信号 |
电信号:0~10mA、-4~10mA 气信号20~100kPa |
回信电压 |
AC220V/DC24V |
工作介质 |
净化压缩压气 |
执行器 |
型号 |
GT系列、HY系列、AW系列、ZSH系列 |
气源压力 |
0.4~0.7MPa |
|

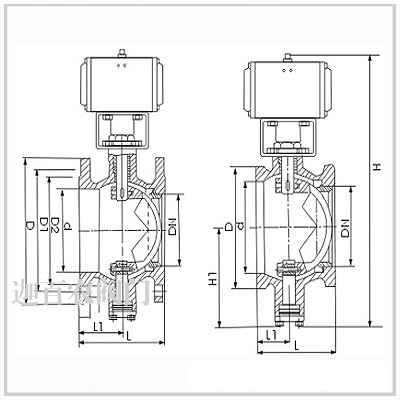

■主要外形尺寸: |
公称通DN(mm) |
尺 寸(mm) |
执行器型号 |
H |
H1 |
对夹式 |
法兰式 |
D |
L |
L1 |
D |
D1 |
D2 |
P |
L |
Z-φd |
25 |
320 |
57 |
64 |
50 |
25 |
110 |
85 |
65 |
14 |
102 |
4-14 |
可选配GTD/GTE、
AW/AWS、HY、
ZSH系列执行器
(以上选配仅供参
选具体选用根据实
际要求) |
40 |
400 |
63 |
82 |
60 |
25 |
145 |
110 |
85 |
16 |
114 |
4-18 |
50 |
450 |
92 |
100 |
75 |
32 |
160 |
125 |
110 |
16 |
124 |
4-18 |
65 |
450 |
100 |
120 |
85 |
38 |
180 |
145 |
120 |
18 |
145 |
4-18 |
80 |
465 |
108 |
131 |
100 |
45 |
195 |
160 |
135 |
20 |
165 |
8-18 |
100 |
500 |
117 |
158 |
115 |
50 |
215 |
180 |
155 |
20 |
194 |
8-18 |
125 |
550 |
140 |
180 |
135 |
55 |
245 |
210 |
185 |
22 |
213 |
8-18 |
150 |
610 |
177 |
216 |
160 |
65 |
280 |
240 |
210 |
24 |
229 |
8-23 |
200 |
710 |
200 |
268 |
200 |
80 |
335 |
295 |
265 |
26 |
246 |
12-23 |
250 |
850 |
252 |
326 |
240 |
92 |
405 |
355 |
320 |
30 |
297 |
12-25 |
300 |
950 |
270 |
|
|
|
460 |
410 |
375 |
30 |
338 |
12-25 |
|
■订货须知: |
⑴产品型号与名称 ⑵公称通径DN ⑶额定流量系数KV ⑷公称压力和压差 ⑸阀体和阀内组件材料 ⑹流量特性 ⑺适用温度 ⑻电源电压和控制信号 ⑼是否带附件 |
因篇幅有限,欲知各产品的详细资料请与本公司直接联系! |
销售热线:021-36320477 36320744 图文传真:021-36320744 |
