D671F气动软密封蝶阀用途及特点

该产品由四氟密封蝶阀和不锈钢阀板、阀杆构成。适用于温度≤150℃,弱腐蚀或洁净度有一定要求工况,在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

采用标准

设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

执行机构

迦百農阀门采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

附件的选项


根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构




主要技术参数
公称通径
DN(mm)
50~2000
公称压力
PN(MPa)
0.6
1.0
1.6
试验压力
强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
气密封试验
0.6
0.6
0.6
适用介质
空气、水、污水、蒸气、煤气、油品等。
驱动形式
手动、蜗杆蜗轮传动、气传动、电传动。

主要零件的材质
零件名称
材料
阀体
球墨铸钢、铸钢、合金钢、不锈钢
蝶板
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈
各种橡胶、聚四氟
阀杆
2Cr13、不锈钢
填料
O型圈、柔性石墨O

蝶阀密封材料选用和适用温度
材料品种
氯丁橡胶
丁晴橡胶
乙丙橡胶
聚四氟乙烯
硅橡胶
氟橡胶
天然橡胶
尼龙
英语简称
CR
NBR
EPDM
PTFE
SI
VITON
NR
PA
型号代号
X或J
XA或JA
XB或JB
F或XC、JC
XD或JD
XE或JE
X1
N
耐最高温度
82℃
93℃
150℃
232℃
250℃
204℃
85℃
93℃
耐最低温度
-40℃
-40℃
-40℃
-268℃
-70℃
-23℃
-20℃
-73℃
适用工作温度
0~+80℃
-20~+82℃
-40~+125℃
-30~+150℃
-70~+150℃
-23~+150℃
-20~+85℃
-30~+93℃

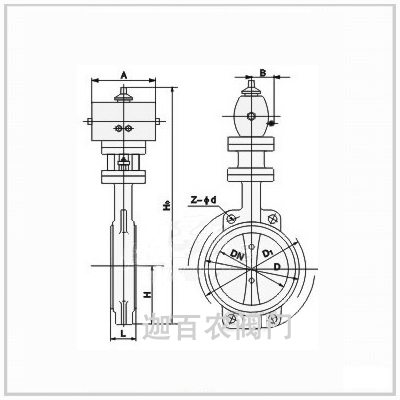

外形尺寸
公称通径
(DN)
L
D1
D
z-φd
H
H0
A
B
50
43
125
165
4-18
63
315
180
65
65
46
145
185
4-18
70
330
180
65
80
46
160
200
8-18
83
390
245
72
100
52
180
220
8-18
105
431
245
72
125
56
210
250
8-18
115
455
245
72
150
56
240
285
8-22
137
626
355
93
200
60
295
340
8-22
164
720
350
93
250
68
350
395
12-22
206
800
550
350
300
78
400
445
12-22
230
860
600
350
350
78
460
505
16-22
248
883
600
350
400
102
515
565
16-26
289
972
600
350
450
114
565
615
20-26
320
1043
750
380
500
127
620
670
20-26
343
1098
750
380
600
154
725
780
20-30
413
1236
750
380
700
165
840
895
24-30
478
1431
750
380
800
190
950
1015
24-33
525
1488
750
380

■订货须知:
⑴气动蝶阀产品型号与名称 ⑵气动蝶阀公称通径DN ⑶气动蝶阀额定流量系数KV ⑷气动蝶阀公称压力和压差 ⑸气动蝶阀阀体和阀内组件材料 ⑹气动蝶阀流量特性 ⑺气动蝶阀适用温度 ⑻气动蝶阀电源电压和控制信号 ⑼气动蝶阀是否带附件。

因篇幅有限,欲知各产品的详细资料请与本公司直接联系!
