衬里球阀 |
产品型号:Q41F46 |
产品引用标准:
遵循GB/T12237,APl 608, API 6D标准 |

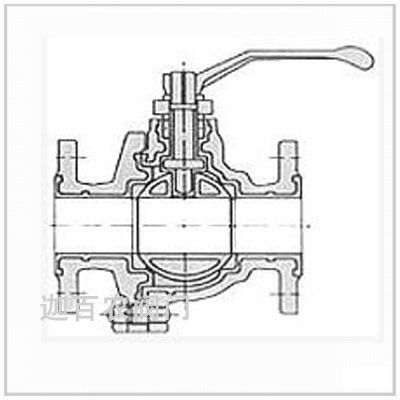

产品结构特点:
球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭.
本厂球系列为Q41型,为对开二片式结构型式.
1、采用特殊的模压工艺,使密封面致密良好,加之V型PTFE填料组合使阀门达到零泄漏。
2、球体与阀杆铸为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,根本保证使用中的安全性。
3、采用全塑料衬里工艺,耐介质的强腐蚀。 |
主要零件的材料说明:
序号 |
零件名称 |
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸钢
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
1 |
阀体/阀盖 |
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
2 |
球体/阀杆 |
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
3 |
衬里/阀座 |
PCTEF(F3)、FEP(F46)、PFA(可溶性F4)、PP、PO
|
4 |
填料压盖 |
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
5 |
填料 |
PTFE(F4)
|
PTFE(F4)
|
PTFE(F4)
|
6 |
支架 |
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
7 |
螺栓 |
35
|
1Cr17Ni2
|
1Cr18Ni2
|
8 |
紧固螺母 |
45
|
0Cr18Ni9
|
0Cr18Ni9
|
9 |
操作手柄 |
WCB
|
WCB
|
WCB
|
|
主要外形尺寸:
公称通径 |
标准值 |
参考值 |
DN
(mm) |
NPS
(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
W |
D0 |
H |
WT(Kg) |
PN 1.0MPa |
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
120
|
|
80
|
2.5
|
20
|
3/4
|
140
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
140
|
|
90
|
3
|
25
|
1
|
150
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
160
|
|
100
|
4.5
|
32
|
11/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
160
|
|
110
|
5.7
|
40
|
11/2
|
180
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
200
|
|
120
|
7
|
50
|
2
|
200
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
250
|
|
135
|
9.5
|
65
|
21/2
|
220
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
300
|
|
145
|
15
|
80
|
3
|
250
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
350
|
|
185
|
19
|
100
|
4
|
280
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
400
|
|
195
|
33
|
125
|
5
|
320
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
500
|
|
210
|
58
|
150
|
6
|
360
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
|
200
|
450
|
93
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
|
240
|
490
|
155
|
250
|
10
|
533
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
|
240
|
550
|
210
|
PN 1.6MPa
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
120
|
|
80
|
2.5
|
20
|
3/4
|
130
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
140
|
|
90
|
3
|
25
|
1
|
140
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
160
|
|
100
|
4.5
|
32
|
11/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
160
|
|
110
|
5.7
|
40
|
11/2
|
165
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
200
|
|
120
|
7
|
50
|
2
|
203
|
160
|
125
|
10
|
3
|
20
|
4-φ18
|
250
|
|
135
|
9.5
|
65
|
21/2
|
222
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
300
|
|
145
|
15
|
80
|
3
|
24
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
350
|
|
185
|
19
|
100
|
4
|
305
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
400
|
|
195
|
33
|
125
|
5
|
356
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
500
|
|
210
|
58
|
150
|
6
|
394
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
|
200
|
450
|
93
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
|
240
|
490
|
155
|
■订货须知:
⑴气动衬氟球阀产品型号与名称 ⑵气动衬氟球阀公称通径DN ⑶气动衬氟球阀额定流量系数KV ⑷气动衬氟球阀公称压力和压差 ⑸气动衬氟球阀阀体和阀内组件材料 ⑹气动衬氟球阀流量特性 ⑺气动衬氟球阀适用温度 ⑻气动衬氟球阀电源电压和控制信号 ⑼气动衬氟球阀是否带附件。
因篇幅有限,欲知各产品的详细资料请与本公司直接联系!
销售热线:021-36320477 36320744 图文传真:021-36320744 |
|
