O型球阀

电动O型球阀

结构特点和应用范围

ZDRR型电动O型切断球阀，是由电子式角行程电动执行机构3610R或3410R系列与球阀调节机构组成。具有结构简，切换迅速、流通能力大，零泄漏等特点，适用于高粘度、含纤维、固体颗粒流体的场合，广泛应用于石油化工，冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。

执行标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

技术参数和性能指标

球阀调节机构主要技术参数

公称通径 mm		15	20	25	32	40	50	80	100
额定流量系数Kv		20	38	72	110	170	270	510	940
公称压力 MPa		1.0；1.6；6.4
额定转角 °		0～90
流量特性		快开
介质温度 ℃		-20～120
阀体材质		HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
球体材质		1Cr18Ni9；0Cr18Ni12Mo2Ti
配执行机构型号	PN10、16	361RSA-05 341RSA-05			361RS(X)B-10 341RS(X)B-10			361RSC-30 341RSC-30
	PN64	361RS(X)B-10 341RS(X)B-10			361RSC-30 341RSC-30			361RSD-150 341RSD-150

注：1.根据现场使用条件，可配用防爆型执行机构。

2.可为用户提供GB、ANSI、JPI、JIS、DIN等国外法兰标准产品，其法兰距按用户需要确定。

角行程电动执行机构主要技术参数

类别	型号	输出力矩 N.m	动作时间 S/90°	技术参数
普通型	361RSA-05 341RSA-05	50	17	电源：220±10%Va.c.50Hz 驱动电机：交流可逆电机输入信号：1-5V d.c. 4-20mA d.c.(信号线用屏蔽线) 开度信号：4-20mA d.c. 保护等级：相当IP55 防爆标志：ExdⅡBT₄
	361RSB-10 341RSB-10	100	18
	361RSC-30 341RSC-30	300	24
	361RSD-150 341RSD-150	1500	42
防爆型	361RXB-10 341RXB-10	100	18

性能指示

泄漏量：完全切断严密不漏（试验介质为水）。

外形尺寸

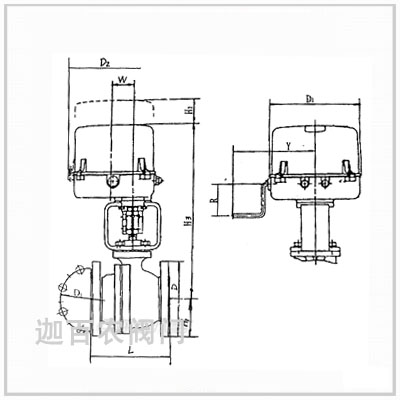

PN16电动O型切断球阀外形尺寸 mm

公称通径	L	D	H1	H2	H3	D3	D1	R	Y	D2	W
15	112	95	48.5	120	322	65	225	80	200	260	56
20	120	105	51.5	120	325	75	225	80	200	260	56
25	128	115	55	120	333	85	225	80	200	260	56
32	150	135	67.5	155	427	100	255	160	225	290	68
40	170	145	72.5	155	448	110	255	160	225	290	68
50	180	160	72.5	155	456	125	255	160	225	290	68
80	200	195	100	165	535	160	335	160	260	380	80
100	230	215	110	165	568	180	335	160	260	380	80
125	356	245	152	165	635	210	335	320	260	380	80
150	394	280	170	165	700	240	335	320	260	380	80
200	457	335	300	120	860	295	470	400	365	520	65

PN64电动O型切断球阀外形尺寸 mm

公称通径	L	D	H1	H2	H3	D3	D1	R	Y	D2	W
20	145	125	37.5	155	366	90	255	160	225	290	68
25	156	135	39	155	366.5	100	255	160	225	290	68
40	200	165	87.5	165	506	125	335	160	260	380	80
50	215	175	87.5	165	516	135	335	160	260	380	80
80	260	210	112.5	120	670	170	520	200	365	520	65
100	300	250	133	120	698	200	520	200	365	520	65
125	381	295	200	120	710	240	470	400	365	520	65
150	403	340	270	120	730	280	470	400	365	520	65

■订货须知:
⑴O型球阀产品型号与名称 ⑵O型球阀公称通径DN ⑶O型球阀额定流量系数KV ⑷O型球阀公称压力和压差 ⑸O型球阀阀体和阀内组件材料 ⑹O型球阀流量特性 ⑺O型球阀适用温度 ⑻O型球阀电源电压和控制信号 ⑼O型球阀是否带附件。
