对夹球阀与普通球阀相比,对夹球阀具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外,阀座采用弹性密封结构,密封可靠,启闭轻松。设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。根据用户需要,可设有防静电结构。设置了90°开关带孔定位片,根据需要可以加锁,防止误操作。 用途:对夹球阀及对夹保温夹套球阀适用于Class150、PN1.0~2.5MPa,工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。 |
■产品型号: |
Q71F型 |
■主要零件材料: |
零件名称 |
材质 |
阀体 |
不锈钢CF8M/CF8 |
碳钢WCB |
球 |
不锈钢 316/304 |
不锈钢SS304 |
密封垫 |
聚四乙烯PTFE |
聚四乙烯PTFE |
阀杆 |
不锈钢 316/304 |
不锈钢SS304 |
填料 |
聚四乙烯PTFE |
聚四乙烯PTFE |
定位锁 |
不锈钢304 |
不锈钢304 |
手柄 |
不锈钢304 |
不锈钢304 |
发绀螺母 |
不锈钢304 |
不锈钢304 |
填料压盖 |
不锈钢304 |
不锈钢304 |
手柄套 |
塑料 |
塑料 |
密封瓶帽 |
不锈钢 316/304 |
不锈钢SS304 |
垫圈 |
聚四乙烯PTFE |
聚四乙烯PTFE | |

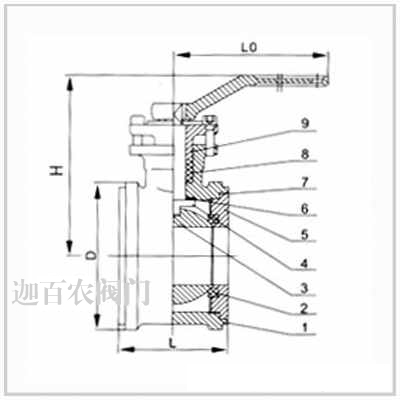

■主要外形尺寸: |
SIZE |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
d |
15 |
19 |
23.5 |
30 |
36 |
45 |
58 |
67 |
79 |
100 |
125 |
L |
32 |
38.5 |
45 |
55 |
62 |
72 |
95 |
120 |
145 |
200 |
225 |
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
H |
62 |
70 |
79 |
86 |
92 |
102 |
158 |
172 |
187 |
200 |
240 |
E |
110 |
125 |
135 |
150 |
150 |
180 |
250 |
300 |
350 |
650 |
840 |
b |
14 |
14 |
16 |
16 |
18 |
20 |
22 |
24 |
24 |
26 |
26 |
z-d1 |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 | |
■安装说明: |
|
1.要留有阀柄旋转的位置。 2.不能用作节流。 3.带传动机构的对夹球阀应直立安装。 |
|
■订货须知: |
⑴对夹球阀产品型号与名称 ⑵对夹球阀公称通径DN ⑶对夹球阀额定流量系数KV ⑷对夹球阀公称压力和压差 ⑸阀体和阀内组件材料 ⑹对夹球阀流量特性 ⑺对夹球阀适用温度 ⑻对夹球阀电源电压和控制信号 ⑼对夹球阀是否带附件 |
