特点及用途 内螺纹连接球阀及对焊连接球阀分为整体式、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0～4.0MPa,工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。
公称通径 DN(mm)
6-100
公称压力 PN(MPa)
1.6
公称压力 PS(MPa)
强度试验
2.4
密封试验
1.8
材料 \ 材料代号
C
P
R
主要零件
阀体
WCB
CF8 304
CF8M 316
球体
CF8M 316i
阀杆
2Cr13
0Cr18Ni9Ti
0Cr17NiMo2
密封圈
增强聚四氟乙烯 对位聚苯
填料
聚四氟乙烯 柔性石墨
适用工况
适用介质
水、蒸汽、油品
硝酸类
醋酸类
适用温度
-28 ℃ -300 ℃
气动装置
型号
OBD 系列
气源压力
0.4-0.7MPa
执行标准
设计制造
结构长度
法兰尺寸
压力温度
试验检验
GBT/12238
Gb12221
/
GB/T13927
GB13927

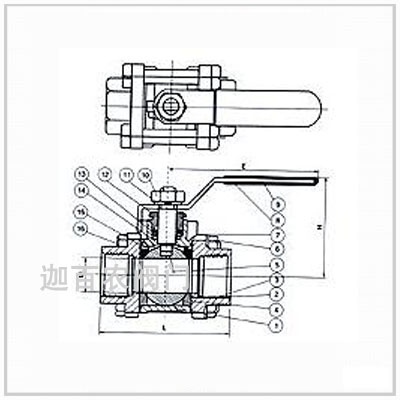

安装尺寸表：
口径 (mm)
尺 寸(mm)
气动装置型号(仅供参考)
三段式
对焊式
承插爆式
G
L
D
d
D1
A
6
1/4
65
11.6
18
14.1～14.3
9.5
OBD50
10
3/8
12.7
17.55～17.8
15
1/2
67
15.8
24
21.7～21.95
20
3/4
82
28
27.05～27.3
11.1
25
1
91
34
33.8～34.05
32
11/4
108
41
42.55～42.8
14.3
OBD65
40
11/2
129
38
49
48.65～48.9
15.89
50
2
148
62
61.1～61.35
17.4
OBD80
186
64
193
78
80
3
206
222
94
OBD100
100
4
240
98
273
124
OBD130
