  当前位置:首页--产品展示--球阀--三通球阀

  产品全称:三通球阀|上海迦百农阀门制造有限公司


  产品详细:

产品简介:

三通球阀可为L形和T形,L形(Q44F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q45F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。

产品型号:

Q44(45)F-1.6~4.0(150Kb、10K)

性能规范:

试验压力(Mpa)
公称压力(Mpa)
1.6
2.5
4.0
CL150
JIS10K
强度试验
2.4
3.8
6.0
3.2
2.4
密封试验
1.8
2.8
4.0
2.2
1.5
气封试验
0.5~0.7
工作温度
PTFE≤150℃ PTL≤300℃
适用介质
C:水、油品、蒸汽
P:硝酸类 R:醋酸类
■主要零件材料:
阀体、阀盖
WCB、CF8
球体
WCB+HCr、CF8
阀杆
2Cr13、CF8
阀座
PTFE
填料
PTFE

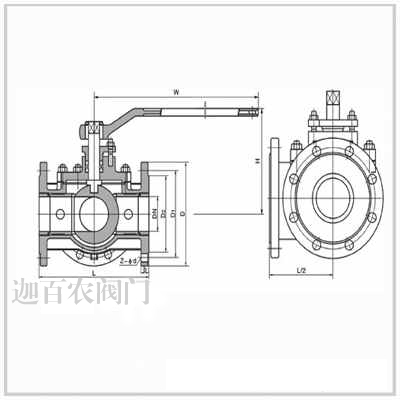

■主要外形尺寸:
公称压力
公称通径
L
L1
H
W
重量(Kg)
(Mpa)
mm
in
mm
mm
mm
mm
1.6
2.5
4.0
CL 150
JIS 10K
1.6
2.5
4.0
CL 150
JIS 10K
15
1/2
130
65
62
100
2.5
3.0
3.5
2.5
2.5
20
3/4
150
75
68
160
3.0
3.5
4.5
3.0
3.6
25
1
160
80
75
160
4.8
5.0
6
5.0
5.0
32
11/4
180
90
85
200
6.5
7
8.5
7
7
40
11/2
200
100
95
200
8.5
9
10.5
9
9
50
2
230
115
110
250
11
12
14
12
11
65
21/2
290
145
130
300
15
17
20
16
16
80
3
310
155
155
400
21
22
32
21
22
100
4
350
175
180
500
33
36
50
36
36
125
5
400
200
250
600
65
70
80
68
70
150
6
480
240
275
800
103
110
120
105
105
200
8
580
290
325
1000
152
168
180
160
160
■安装说明:

1.要留有阀柄旋转的位置。
2.不能用作节流。
3.带传动机构的球阀应直立安装。

■订货须知:
⑴三通球阀产品型号与名称 ⑵三通球阀公称通径DN ⑶三通球阀额定流量系数KV ⑷三通球阀公称压力和压差 ⑸阀体和阀内组件材料 ⑹三通球阀流量特性 ⑺三通球阀适用温度 ⑻三通球阀电源电压和控制信号 ⑼三通球阀是否带附件
因篇幅有限,欲知各产品的详细资料请与本公司直接联系!
销售热线:021-36320477   36320744    图文传真:021-36320744
