  当前位置:首页--产品展示--球阀--广式法兰球

  产品全称:广式法兰球|上海迦百农阀门制造有限公司


产品简介:

    广式法兰球阀|球阀|Q41F|广式不锈钢法兰球阀|法兰球阀|西德式球阀|一体式球阀|球阀专家|阀门专家|球阀厂|球阀总汇|阀门总汇|上海迦百农球阀厂|适用介质 型号 阀体 球体、阀杆 手柄 密封圈 垫片、填料 水、蒸汽、油品 Q41F-16C、Q41F-25C Q41F-40C A105、45 1Cr18/Cr18Ni9Ti 不锈钢 SS304 聚四氟乙烯增强聚四氟乙烯对位聚苯 聚四氟乙烯对位聚苯 硝酸类 Q41F-16P、Q41F-25P Q41F-40P SS304/1Cr18Ni9Ti SS304/1Cr18Ni9Ti 醋酸类 Q41F-16R、Q41F-25R Q41F-40R SS316/1Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti 。

产品型号:

Q41F型号

性能规范:

适用介质

型号

阀体

球体、阀杆

手柄

密封圈

垫片、填料

水、蒸汽、油品

Q41F-16C、Q41F-25C
Q41F-40C
/TD>

A105、45

1Cr18/Cr18Ni9Ti




SS304

聚四氟乙烯
增强聚四氟乙烯
对位聚苯

聚四氟乙烯
对位聚苯

硝酸类

Q41F-16P、Q41F-25P
Q41F-40P

SS304/1Cr18Ni9Ti

SS304/1Cr18Ni9Ti

醋酸类

Q41F-16R、Q41F-25R
Q41F-40R

SS316/1Cr18Ni12Mo2Ti

SS316/1Cr18Ni12Mo2Ti

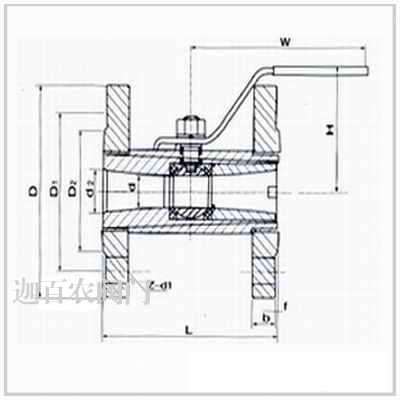

■主要外形尺寸:

公称通径

d

d2

L

D

D1

D2

b

f

Z-d1

H

W

DN(mm)

in

15

1/2"

10

15

92

95

65

45

14

2

4-14

60

110

20

3/4"

12.6

20

106

105

75

55

14

2

4-14

65

110

25

1"

17

24

109

115

85

65

16

2

4-14

70

110

32

11/4"

22

32

126

135

100

78

16

2

4-18

85

145

40

11/2"

25

38

136

145

110

85

16

3

4-18

90

145

50

2"

32

46

154

160

125

100

18

3

4-18

98

177

65

21/2"

44

60

170

180

145

120

20

3

8-18

110

190

80

3"

50

72

195

195

160

135

22

3

8-18

130

240

100

4"

65

92

215

215

180

155

22

3

8-18

150

260

■安装说明:

1.要留有阀柄旋转的位置。
2.不能用作节流。
3.带传动机构的球阀应直立安装。


■订货须知:
⑴广式法兰球产品型号与名称 ⑵广式法兰球公称通径DN ⑶广式法兰球额定流量系数KV ⑷广式法兰球公称压力和压差 ⑸广式法兰球阀体和阀内组件材料 ⑹流量特性 ⑺广式法兰球适用温度 ⑻广式法兰球电源电压和控制信号 ⑼广式法兰球是否带附件
因篇幅有限,欲知各产品的详细资料请与本公司直接联系!
销售热线:021-36320477   36320744    图文传真:021-36320744
