  当前位置:首页--产品展示--球阀--气动O型球阀

  产品全称:气动O型球阀|上海迦百农阀门制造有限公司


  产品详细:
产品简介:
    气动O型球阀采用弹性密封圈结构设计,介质压力较小时,密封圈与球体的接触面积较小,故有较大的密封双压,确保可靠密封。介质压力较大时,密封圈与球体接触面积增大,故密封圈能承受较大的介质推力而不会损坏。通过配置不同的控制附件,可实现遥控及调节功能。
主要技术参数:
阀类 传动方式 连结形式 结构形式 密封面 公称压力(MPa) 阀体材料
球阀 6-气动
6s-气动带手动
法兰式 浮动球直通 F-氟塑料
H-合金钢
PPL
1.6
2.5
4.0
6.4
按表内阀体
材料代号
公称通径DN(mm) 15-250
材料\材料代号 C P R



阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
球板 WCB 1Cr18Ni9Ti 1Cr18Ni12MoTi
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增强聚四氟乙烯 对位聚笨
填料 聚四氟乙烯 柔性石墨



适用介质
水、蒸汽、油品
硝酸类 醋酸类
适用温度 -28℃~300℃
控制型式 双作用/单作用
作用型式 切断/调节
输入信号 电信号:0~10mA、-4~10mA 气信号20~100kPa
回信电压 AC220V/DC24V
工作介质 净化压缩压气
执行器 型号 GT系列、HY系列、AW系列、ZSH系列
气源压力 0.4~0.7MPa

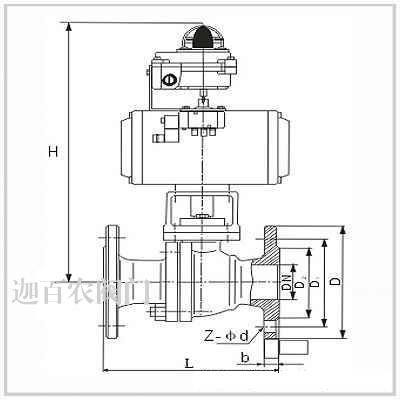

■主要外形尺寸:
公称通径DN(mm) 尺 寸(mm) 执行器型号
1.6MPa 2.5MPa H 4.0MPa
L D D1 B Z-D L D D1 B Z-D L D D1 B Z-D H
15 130 95 65 14 4-14 130 95 65 16 4-14 200 130 95 65 16 4-14 200 可选配GTD/GTE、
AW/AWS、HY、
ZSH系列执行器
(以上选配仅供参
选具体选用根据实
际要求)
20 130 105 75 14 4-14 130 105 75 16 4-14 204 150 105 75 16 4-14 204
25 140 115 85 14 4-14 140 115 85 16 4-14 215 160 115 85 16 4-14 210
32 165 135 100 16 4-18 165 135 100 18 4-18 240 180 135 1 00 18 4-18 240
40 165 145 110 16 4-18 165 145 110 18 4-18 264 200 145 110 18 4-18 264
50 203 160 125 16 4-18 203 160 125 20 4-18 274 230 160 125 20 4-18 360
65 22 2 180 145 18 4-18 222 180 145 22 8-18 379 290 180 145 22 8-18 390
80 241 195 160 20 8-18 241 195 160 22 8-18 389 310 195 160 22 8-18 450
100 305 215 180 20 8-18 305 230 190 24 8-23 416 350 230 190 24 8-23 480
125 356 245 210 22 8-18 356 270 220 28 8-25 542 400 270 220 28 8-25 650
150 394 280 240 24 8-23 394 300 250 30 8-25 572 480 300 250 30 8-25 670
200 457 335 295 26 12-23 457 360 310 34 12-25 600 600 375 320 38 12-30 720
■安装说明:

1.要留有阀柄旋转的位置。
2.不能用作节流。
3.带传动机构的球阀应直立安装。


■订货须知:
⑴气动O型球阀产品型号与名称 ⑵气动O型球阀公称通径DN ⑶气动O型球阀额定流量系数KV ⑷气动O型球阀公称压力和压差 ⑸阀体和阀内组件材料 ⑹气动O型球阀流量特性 ⑺气动O型球阀适用温度 ⑻气动O型球阀电源电压和控制信号 ⑼气动O型球阀是否带附件
因篇幅有限,欲知各产品的详细资料请与本公司直接联系!
销售热线:021-36320477   36320744    图文传真:021-36320744
