■产品简介:
|
迦百农球阀系列：Q644/645F气动三通球阀是综合国内外先进技术而开发的新型三通调节阀，用于分流或合流。标准球芯有L型双口孔道，改变球芯与管道的相对角度，可以对直支管道流体实现不同的组合控制：T型三口孔道型可作配比使用，适用于液体、气体、蒸汽等介质的配比调节与控制。执行机构可根据用PSQ，HQ，NB等系列电子式电动执行机构

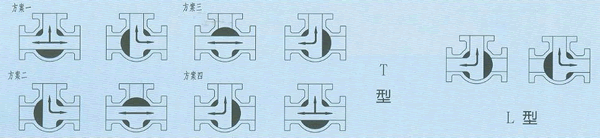

三通球阀介质流向原理 三通球阀分L型和T型，介质流通方向见下图。L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
|
|
■技术规范：
|
| 试验压力
|
公称压力（Mpa）
|
| Mpa |
1.6 |
2.5 |
4.0 |
CL150 |
JIS10K |
| 强度试验 |
2.4 |
3.8 |
6.0 |
3.2 |
2.4 |
| 密封试验 |
1.8 |
2.8 |
4.4 |
2.2 |
1.5 |
| 气密试验 |
0.5-0.7
|
| 工作温度 |
PTFE≤150℃
PTL≤300℃ |
| 适用温度 |
C：水、油、气；P：硝酸类；R：醋酸类
|
|
|
■主要零件材料：
|
| 阀体、阀盖 |
WCB、CF8 |
| 球体 |
WCB+Hcr、CF8 |
| 阀杆 |
2Cr13、CF8 |
| 阀座 |
PTFE |
| 填料 |
PTFE |
|
|

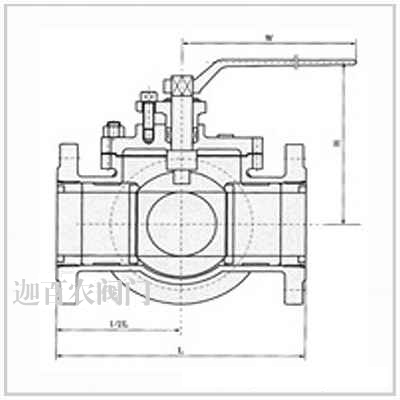

■主要外形尺寸：
|
| 公称压力
|
公称通径
|
L
|
L1
|
H
|
W
|
重量（kg)
|
| Mpa
|
mm
|
in
|
mm
|
mm
|
mm
|
mm
|
1.6
|
2.5
|
4.0
|
CL150
|
JIS10K
|
|
1.6
2.5
4.0
CL150
JIS10K
|
15
|
1/2
|
130
|
65
|
62
|
100
|
2.5
|
3.0
|
3.5
|
2.5
|
2.5
|
| 20
|
3/4
|
150
|
75
|
68
|
160
|
3.0
|
3.5
|
4.5
|
3.0
|
3.6
|
| 25
|
1
|
160
|
80
|
75
|
160
|
4.8
|
5.0
|
6
|
5.0
|
5.0
|
| 32
|
1
1/4 |
180
|
90
|
85
|
200
|
6.5
|
7
|
8.5
|
7
|
7
|
| 40
|
1
1/2 |
200
|
100
|
95
|
200
|
8.5
|
9
|
10.5
|
9
|
9
|
| 50
|
2
|
230
|
115
|
110
|
250
|
11
|
12
|
14
|
12
|
11
|
| 65
|
2
1/2 |
290
|
145
|
130
|
300
|
15
|
17
|
20
|
16
|
16
|
| 80
|
3
|
310
|
155
|
155
|
400
|
21
|
22
|
32
|
21
|
22
|
| 100
|
4
|
350
|
175
|
180
|
500
|
33
|
36
|
50
|
36
|
36
|
| 125
|
5
|
400
|
200
|
250
|
600
|
65
|
70
|
80
|
68
|
70
|
| 150
|
6
|
480
|
240
|
275
|
800
|
103
|
110
|
120
|
105
|
105
|
| 200
|
8
|
580
|
290
|
325
|
1000
|
152
|
168
|
180
|
160
|
160
|
|
|
■安装说明:
|
|
1.要留有阀柄旋转的位置。
2.不能用作节流。
3.带传动机构的气动三通球阀应直立安装。 |
|
|
■订货须知:
|
|
⑴气动三通球阀产品型号与名称
⑵气动三通球阀公称通径DN ⑶气动三通球阀额定流量系数KV ⑷气动三通球阀公称压力和压差 ⑸阀体和阀内组件材料
⑹气动三通球阀流量特性 ⑺气动三通球阀适用温度 ⑻气动三通球阀电源电压和控制信号 ⑼气动三通球阀是否带附件
|
|
