  当前位置:首页--产品展示--球阀--Q45/44F浮动球三通球阀
  产品全称:Q45/44F浮动球三通球阀|上海迦百农阀门制造有限公司



阀门系列 压力 规格(mm) 适用温度ºC 壳体材料 采用标准 连接形式
L(T)
系列		 (Q44F-16C) PN16 DN15~200 -29~ +250* 碳钢
不锈钢		 GB 12221
JB 79		 法兰
(Q44F-25) PN25
(Q44F-40) PN40

(T)
系列		 (Q45F-16C) PN16 DN15~200 -29~ +250* 碳钢
不锈钢		 GB 12221
JB 79		 法兰
(Q45F-25) PN25
(Q45F-40) PN40

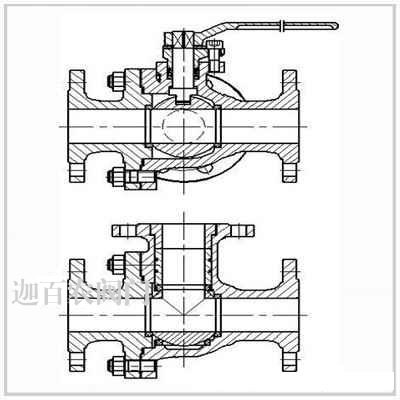

【主要零部件材料】

零件名称 CF8系列 CF3系列 CF8M系列 CF3M系列 WCB系列
阀体 CF8 CF3 CF8M CF3M WCB
阀盖 CF8 CF3 CF8M CF3M WCB
球体 F304 F304L F316 F316L 1Cr13
阀座 PTFE/PPL PTFE/PPL PTFE/PPL PTFE/PPL PTFE/PPL
阀杆 F304 F304L F316 F316L 1Cr13
中法兰垫片 PTFE PTFE PTFE PTFE PTFE
阀杆轴承 PTFE PTFE PTFE PTFE PTFE
止推垫圈 304 304L 316 316L 1Cr13
填料压环 304 304L 316 316L 1Cr13
螺栓 A193-B8 A193-B8 A193-B8M A193-B8M 35CrMoA
螺母 A194-8M A194-8M A194-8M A194-8M 45
填料压盖 CF8 CF3 CF8M CF3M WCB
弹性挡圈 304 304 304 304 65Mn
限位块 304 304 304 304 1Cr13
手柄 WCB WCB WCB WCB WCB
防静电弹簧 304 304L 316 316L 1Cr13
适用介质 硝酸等腐蚀性介质 强氧化性介质 醋酸等腐蚀性介质 尿素等腐蚀性介质 水、油、蒸汽等
适用温度 PTFE -28～150℃ PPL-28～250℃

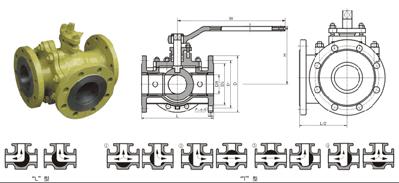

【连接尺寸参数

尺寸 in 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 4 5 6 8
mm 15 20 25 32 40 50 65 80 100 125 150 200
L mm 15 20 25 32 40 50 65 80 100 125 150 200
1/2L mm 140 160 180 200 220 240 260 280 320 380 440 540
H mm 70 80 90 100 110 120 130 140 160 190 220 270
W mm 140 140 155 250 250 350 350 420 700 1000 1300 1800

■安装说明:

1.要留有阀柄旋转的位置。
2.不能用作节流。
3.带传动机构的球阀应直立安装。
■订货须知:
⑴ 浮动球三通球阀产品型号与名称 ⑵浮动球三通球阀公称通径DN ⑶浮动球三通球阀额定流量系数KV ⑷浮动球三通球阀公称压力和压差 ⑸浮动球三通球阀阀体和阀内组件材料 ⑹浮动球三通球阀流量特性 ⑺浮动球三通球阀适用温度 ⑻浮动球三通球阀电源电压和控制信号 ⑼浮动球三通球阀是否带附件
因篇幅有限，欲知各产品的详细资料请与本公司直接联系！
销售热线：021-36320477   36320744    图文传真：021-36320744
