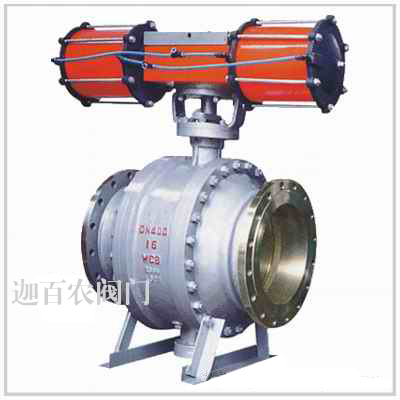

■产品概述： |
本系列气动球阀是作为控制含尘、含固体粉末，特别适用于高炉煤粉喷吹、空气管路及喷枪管路等系统。
1、阀座带有磨损自动补偿装置，有效确保阀门的密封性能。
2、特殊材料制成的密封圈，具有耐高温、耐磨损、使用寿命长的特点。
3、阀门结构紧凑、启闭灵活、安装维修方便。 |
■性能规范： |
公称压力 |
1.6Mpa |
壳体试验压力 |
2.4Mpa |
高压液密封 |
1.76Mpa |
低压气密封 |
0.6Mpa |
适用温度 |
-28～300℃ |
适用介质 |
含尘气体、煤粉等 |
结构长度按 |
GB1221-89 |
法兰尺寸按 |
GB9113、JB79-59 |
检验试验按 |
JB/T9092-99 |
驱动方式 |
手动、气动 |
|
■主要零件材料： |
零件名称 |
材质 |
阀体、阀盖 |
WCB |
球体、阀座 |
1Cr18Ni9Ti+硬铬 |
阀杆 |
2Cr13 |
密封圈 |
特种耐磨耐高温四氟 |
螺栓 |
中碳钢 |
|
■主要外形尺寸： |
公称通径
DN(mm) |
尺寸（mm） |
L |
W |
H |
手动 |
气动 |
手动 |
气动 |
25 |
180 |
140 |
235 |
90 |
298 |
32 |
200 |
155 |
235 |
107 |
304 |
40 |
220 |
250 |
330 |
127 |
370 |
50 |
220 |
250 |
330 |
140 |
376 |
65 |
241 |
350 |
400 |
164 |
425 |
80 |
283 |
350 |
510 |
177 |
484 |
100 |
305 |
420 |
510 |
206 |
531 |
125 |
356 |
700 |
580 |
292 |
570 |
150 |
394 |
1000 |
720 |
320 |
570 |
200 |
457 |
- |
720 |
- |
610 |
250 |
533 |
- |
900 |
- |
670 |
300 |
610 |
- |
1050 |
- |
740 |
350 |
686 |
- |
1290 |
- |
790 |
400 |
762 |
- |
1600 |
- |
905 |
|
■安装说明: |
|
1.要留有阀柄旋转的位置。
2.不能用作节流。
3.带传动机构的球阀应直立安装。 |
|
■订货须知: |
⑴卸灰球阀产品型号与名称 ⑵卸灰球阀公称通径DN ⑶卸灰球阀额定流量系数KV ⑷卸灰球阀公称压力和压差 ⑸阀体和阀内组件材料 ⑹卸灰球阀流量特性 ⑺卸灰球阀适用温度 ⑻卸灰球阀电源电压和控制信号 ⑼卸灰球阀是否带附件 |
因篇幅有限，欲知各产品的详细资料请与本公司直接联系！ |
