金属硬密封球阀

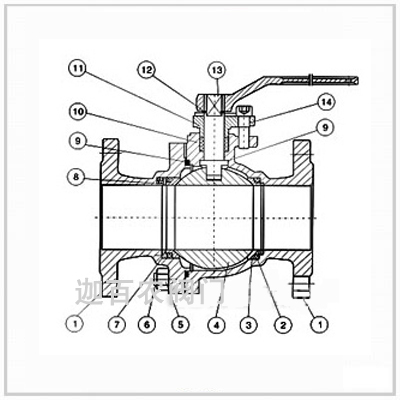

概述及特点：
1、金属硬密封球阀采用偏心结构，在关闭过程中，阀座与球体间的密封比压能迅速增加，从而确保了密封副的可靠密封。当阀门开启时，阀座与球体能迅速脱离，有效地减小了操作力矩，并使阀座表面与球面之间的控伤可能性降到最小。
2、金属硬密封浮动球阀采用了弹性加载结构，在正常关闭情况下确保了球体密封面与阀座密封之间的接触，在高温工况下，能有效补偿内件受热膨胀，避免因高温而导致的卡阻，适合于中小口径高温使用场合。
3、金属硬密封固定球阀除金属硬密封偏心球阀的偏心特点外，其它优点在此也具务，此外，它可双向使用，且不易在中腔沉积污物，根据用户工况条件，也可在中腔设置排污口。
4、金属硬密封球阀的球体表面采用特殊硬化处理，阀座整体用特种硬质材料或局部堆焊硬质材料，确保密封副之间的有合适的硬度差。
5、由于球体表面采用特殊的表面硬化处理，阀座采用堆焊硬质合金，所以在阀门的启闭过程中能很好经受介质冲刷，特别适合于固体颗粒和磨料介质。
6、除球体表面和阀座表面的特殊表面处理外，在其它密封材料方面采用柔性石墨、金属缠绕式垫片等，故能用于高温、高压工况，并具耐火烧功能。
|
|
|
→ 主要技术参数及执行标准：
|
公称通径(mm) |
金属硬密封浮动球阀 |
金属硬密封固定球阀 |
金属硬密封三通球阀 |
| DN15~200、NPS1/2~8 |
DN50~500、NPS2~20 |
DN50~300、NPS2~12 |
|
公称压力(Mpa) |
PN1.0~10.0、Class150~600、10K、20K |
PN1.0~16.0、Class150~900、10K、20K |
PN1.0~2.5、Class150、10K |
|
阀门材料及适用工况 |
零件名称 |
材 料 |
|
阀体 |
WCB |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
ZG1Cr18Ni12Mo2Ti |
CF8M(316) |
CF3M(316L) |
|
球体阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9
(304)
|
00Cr19N11
(304L)
|
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2
(316)
|
00Cr17Ni12Mo2
(316L)
|
|
密封圈 |
特种硬化材料 |
|
适用介质 |
泥浆、纸浆、含有固体和流体等 |
泥浆、纸浆、蒸汽、含有固体的流体等 |
高温、高频、高压 |
|
适用温度 |
-29~150℃ |
-29~250℃ |
-29~500℃ |
|
设计制造 |
GB/T 12237-1989、API 608、API6D、JPI 7S-48、DIN3357 |
|
结构长度 |
GB/T 12221-1989、ANSI B16.10、JIS B2002。 |
|
连接法兰 |
JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214。 |
|
压力试验 |
JB/T 9092-99、API 509。 |
|
传动方式 |
手动、蜗轮蜗杆传动、气动、电动。 |
|
|
|
