  当前位置:首页--产品展示--球阀--无磨损偏心半球面截断阀

  产品全称:无磨损偏心半球面截断阀|上海迦百农阀门制造有限公司


|
无磨损偏心半球面截断阀
产品型号:MPQ3/6/947F/H/Y
主要性能规范

公称压力
MPa
强度试验
MPa
水压密封试验
MPa
气压密封试验
MPa
阀体材料
工作温度
适用介质
1.60
2.50
4.00
6.40

2.40
3.75
6.00
9.60

1.76
2.75
4.40
7.04
0.60
碳素钢C
-29-425℃
水,油,气,烷类,烃类等及不洁介质
合金钢 Ⅰ
-29-520℃
不锈钢 P/R
-196-600℃
酸类,腐气,腐水等及不洁介质

产品用途


MPQ-球面截断阀(无磨损偏心半球面截断阀),系采用美国ORBIT公司,阀芯旋转分离式开启、机械偏心楔压密封新技术设计、制造。该产品按其结构、原理和使用功能,参照JB308-1975《阀门型号编制方法》,其产品名称为:MPQ-球面截断阀(无磨损偏心半球面截断阀)。
该产品作为流体输送系统中的截断类阀北京时间,最突出的优点是:密封面不产生磨擦、操作扭矩低、使用寿命长,结构长度短,可在线维修,全金属硬密封结构,防火、防静电,旋转分离式开店、机械偏心楔压密封,能适应应各种不洁介质,即使介质中含有固体颗粒、泥沙、短纤维等杂质,流体介质高速集中冲刷密封体苛刻的工况下,可保持良好的密封。可确保在工程装置上检测期内安全可靠地运行。
MPQ-球面截断阀,替代传统的闸阀、截止阀、球阀和旋塞阀等截断类阀门,广泛应用于石油、天然气、石化、化工、电站、造纸、钢铁、环保汛水处理等行业。产品选用不同的材料组合,可满足多种工况条件。

产品结构特点


开关无磨损:阀芯偏离阀座后旋转开启,消除了密封面的磨损。开关无磨损,解决了传统球阀、闸阀、旋塞阀等截断类阀门的密封面磨损问题。
全金属硬密封:阀芯、阀座密封面为全金属密封结构,防火、防静电,能满足非常苛刻工况下的密封要求。
上装式设计:在工种装置系统卸压后,阀门可在线检查和维修,使装置维护简单化。
低扭矩操作:阀门启闭比同类型球阀、闸阀,操作扭矩低40%,因为球面截断阀密封面无磨擦,转动轻松。
最佳流动特性:阀门全通径,阀芯为半球形,流通具有最高的Cv值,增强了泵的系统效率,并使磨蚀降为最低程度。
机械偏心楔压密封:阀芯机械偏心楔压密封,浮动式阀座,可保持持久的紧密封,能适应苛刻的工况。
内腔自清洗:阀芯90度旋转,自动冲洗阀体内腔,将介质中的杂物清洗干净。
使用寿命长:球面截断阀将替代传统的闸阀,截止阀等截断类阀门,其独特的结构性能将大大减少装置停车,降低业主的成本。

主要零件的材料说明


零件名称
材料
牌号
代号
阀体
碳素钢/铬钼合金钢/铬镍钛不锈钢/铬镍钼钛不锈钢
ZG230-450/A216/WCB
ZG20CrMo 35CrMo/Cr5Mo/A217/WC5
ZG1Cr18Ni9Ti/A351/CF8
ZG1Cr18Ni12Mo2Ti/A351/CF8M
C
阀盖
I
支架
P
阀芯
R
球面密封面
铬不锈钢/钴铬钨合金
2Cr13/TDCoCr1.2.3.-X
H/Y
阀座密封面
铬不锈钢/聚四氟乙烯
2Cr13/F4
H/F
阀杆
铬不锈钢
2Cr13
H
耳轴
密封件
柔性石墨/聚四氟乙烯
PS799/PTFE
螺栓/螺母
碳素钢/铬钼合金钢/铬镍钛不锈钢
35# 45#/35CrMo/1Cr18Ni9Ti
手轮/手柄
碳素钢
WCB/35#

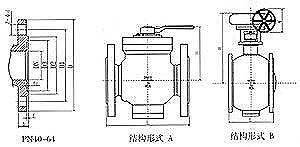

主要外形尺寸


公称通径
DN/mm
结构形式
外形尺寸
法兰连接尺寸
双头螺栓
L
H
W
D
D1
D2
b
f
Z-Φd
数量
螺纹
25
A
127
95
115
85
65
14
2
4-14
4
M12
32
A
140
100
135
100
78
16
2
4-18
4
M16
40
A
165
105
145
110
85
16
2
4-18
4
M16
50
A
178
120
160
125
100
18
3
4-18
4
M16
65
A
190
130
180
145
120
18
3
4-18
4
M16
80
A
203
140
195
160
135
20
3
8-18
8
M16
100
B
229
150
214
180
155
20
3
8-18
8
M16
125
B
254
240
250
245
210
185
22
3
8-18
8
M16
150
B
267
260
300
280
240
210
24
3
8-23
8
M20
200
B
292
300
300
335
295
265
26
3
12-23
12
M20
250
B
330
380
350
405
355
320
30
3
12-25
12
M22
300
B
356
420
350
460
410
375
30
4
12-25
12
M22
350
B
381
460
400
520
470
435
34
4
16-25
16
M22
400
B
406
500
400
580
525
485
36
4
16-30
16
M27
450
B
432
560
450
640
585
545
40
4
20-30
20
M27
500
B
457
550
500
705
650
608
44
4
20-34
20
M30

MPQ47F/H/Y-25 DN25~80;MPQ347F/H/Y-25 DN100~500 单位:mm

公称通径
DN/mm
结构形式
外形尺寸
法兰连接尺寸
双头螺栓
L
H
W
D
D1
D2
b
f
Z-Φd
数量
螺纹
25
A
127
95
115
85
65
16
2
4-14
4
M12
32
A
140
100
135
100
78
18
2
4-18
4
M16
40
A
165
105
145
110
85
18
2
4-18
4
M16
50
A
178
120
160
125
100
20
3
4-18
4
M16
65
A
190
130
180
145
120
22
3
4-18
4
M16
80
A
203
140
195
160
135
22
3
8-23
8
M20
100
B
229
150
230
190
160
24
3
8-23
8
M20
125
B
254
240
250
270
220
188
28
3
8-25
8
M22
150
B
267
260
300
300
250
218
30
3
8-25
8
M22
200
B
292
300
300
360
310
278
34
3
12-25
12
M22
250
B
330
380
350
425
370
332
36
3
12-30
12
M27
300
B
356
420
350
485
430
390
40
4
16-30
16
M27
350
B
381
460
400
550
490
448
44
4
16-34
16
M30
400
B
406
500
400
610
550
505
48
4
16-34
16
M30
450
B
432
560
450
660
600
555
50
4
20-34
20
M30
500
B
457
550
500
730
660
610
52
4
20-41
20
M36
公称通径
DN/mm
结构形式
外形尺寸
法兰连接尺寸
双头螺栓
L
H
W
D
D1
D2
D3
b
f
f1
Z-Φd
数量
螺纹
25
A
127
95
115
85
65
58
16
2
4
4-14
4
M12
32
A
140
100
135
100
78
66
18
2
4
4-18
4
M16
40
A
165
105
145
110
85
76
18
3
4
4-18
4
M16
50
A
178
120
160
125
100
88
20
3
4
4-18
4
M16
65
A
190
130
180
145
120
110
22
3
4
4-18
4
M16
80
A
203
140
195
160
135
121
22
3
5
8-18
8
M16
100
B
229
150
250
230
190
160
150
24
3
4.5
8-23
8
M20
125
B
254
240
250
270
220
188
176
28
3
4.5
8-25
8
M22
150
B
267
260
300
300
250
218
204
30
3
4.5
8-25
8
M22
200
B
292
300
300
375
250
282
260
38
3
4.5
12-30
12
M27
250
B
330
380
350
445
320
345
313
42
3
4.5
12-34
12
M30
300
B
356
420
350
510
385
408
364

46

4
4.5
16-34
16
M30
350
B
381
460
400
570
450
465
422
52
4
5
16-34
16
M30
400
B
406
500
400
655
510
535
474
58
4
5
16-41
16
M36
450
B
432
560
450
680
585
560
524
60
4
5
20-41
20
M36
500
B
457
550
500
755
610
612
576
62
4
5
20-48
20
M42

MPQ47F/H/Y-64 DN25~80;MPQ347F/H/Y-64 DN100~500 单位:mm

公称通径
DN/mm
结构形式
外形尺寸
法兰连接尺寸
双头螺栓
L
H
W
D
D1
D2
D3
b
f
f1
Z-Φd
数量
螺纹
25
A
127
95
135
100
78
58
22
2
4
4-18
4
M16
32
A
140
105
150
110
82
66
24
2
4
4-23
4
M20
40
A
165
115
165
125
95
76
24
3
4
4-23
4
M20
50
A
178
130
175
135
105
88
26
3
4
4-23
4
M20
65
A
190
140
200
160
130
110
28
3
4
8-23
8
M20
80
A
203
150
210
170
140
121
30
3
4
8-23
8
M20
100
B
229
160
250
250
200
168
150
32
3
4
8-25
8
M22
150
B
267
260
300
340
280
240
204
38
3
4.5
8-34
8
M30
200
B
292
300
300
405
345
300
260
44
3
4.5
12-34
12
M30
250
B
330
380
350
470
400
352
313
48
3
4.5
12-41
12
M36
300
B
356
420
350
530
460
412
364
54
3
4.5
16-41
12
M36
350
B
381
460
400
595
525
475
422
60
4
5
16-41
16
M36
400
B
406
500
400
670
585
525
474
66
4
5
16-48
16
M42
500
B
457
550
500
800
705
640
576
70
4
5
20-54
20
M48
