D73H型手动对夹式硬密封蝶阀
概述
本蝶阀适用于食品、医药、石油化工、工业环境及高层建筑和管道上作调节流量和截断流体理想装置。
结构特点
本蝶阀及吸收，消化国外技术，并结合国内用户意见和产品中积累的经验而精心研制的产品。
１、采用三维偏心结构，阀门密封圈采用弹性金属圈，使蝶板同阀体密封面均匀可靠接触，可达到气密封无泄露；
２、结构独特，操作灵活、省力、方便、使用时间长；
３、耐高温、耐腐蚀、耐磨损的三维偏心。
主要技术参数
|
公称通径 |
|
|
公称压力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
|
试验压力
PS(MPa) |
强度试验 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封试验 |
1.1 |
1.76 |
2.75 |
4.4 |
|
适用介质 |
水、蒸汽、油品、酸类腐蚀性等 |
|
适用温度 |
-40℃-600℃ |
主要零部件材料
|
名称 |
材 料 |
|
阀体 |
铸钢、不锈钢、铬钼钢 |
|
蝶板 |
铸钢、化合金钢（镀硬铬）不锈钢、铬钼钢 |
|
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
|
密封圈 |
不锈钢、聚内脂、抗磨材料、氟塑料 |
|
填料 |
柔性石墨
|

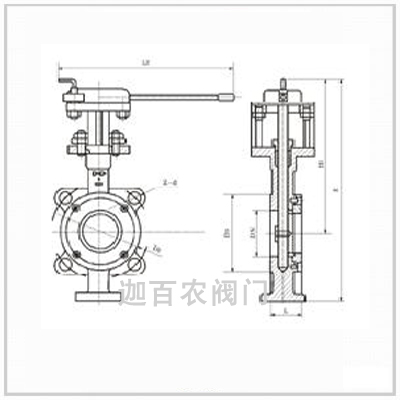

D73H/F-10C连接尺寸(1、P、R)
|
通径DN |
L |
D1 |
D2 |
Z-φd |
H |
HO |
D |
L2 |
Wt/Kgs |
|
50 |
43 |
125 |
99 |
4-18 |
105 |
350 |
90° |
280 |
9 |
|
65 |
46 |
145 |
118 |
4-18 |
115 |
370 |
90° |
280 |
11 |
|
80 |
49 |
160 |
132 |
8-18 |
125 |
380 |
45° |
280 |
15 |
|
100 |
56 |
180 |
155 |
8-18 |
140 |
420 |
45° |
280 |
18 |
|
125 |
64 |
210 |
185 |
8-18 |
170 |
470 |
45° |
330 |
22 |
|
150 |
70 |
240 |
210 |
8-23 |
180 |
500 |
45° |
330 |
25 |
D73H/F-16C连接尺寸(1、P、R)
|
通径DN |
L |
D1 |
D2 |
Z-φd |
H |
HO |
D |
L2 |
Wt/Kgs |
|
50 |
43 |
125 |
99 |
4-18 |
105 |
350 |
90° |
280 |
10 |
|
65 |
46 |
145 |
118 |
4-18 |
115 |
370 |
90° |
280 |
12 |
|
80 |
49 |
160 |
132 |
8-18 |
125 |
380 |
45° |
280 |
16 |
|
100 |
56 |
180 |
155 |
8-18 |
140 |
420 |
45° |
280 |
20 |
|
125 |
64 |
210 |
185 |
8-18 |
170 |
470 |
45° |
330 |
24 |
|
150 |
70 |
240 |
210 |
8-23 |
180 |
500 |
45° |
330 |
27 |
