  当前位置:首页--产品展示--蝶阀--蝶阀
  产品全称:蝶阀|上海迦百农阀门制造有限公司


  产品详细:
  结构特点和用途
    本系列蝶阀采用手动操作，操作轻便并具有锁紧和定位功能。
    应用先进的偏心结构设计和弹性密封圈的弹性微小变形的特点，采用先进的工艺方法和专用的工艺装备加工制造，确保了零件精度和装配精度。保证了密封付的持久可靠吻合，完全消除了密封面间的干涉与磨损。因此， 开关阻力小、密封可靠、密封面磨损小，整机工作寿命长。
    本产品广泛应用于冶金、石化、化工、炼油、给排水工程等行业中。

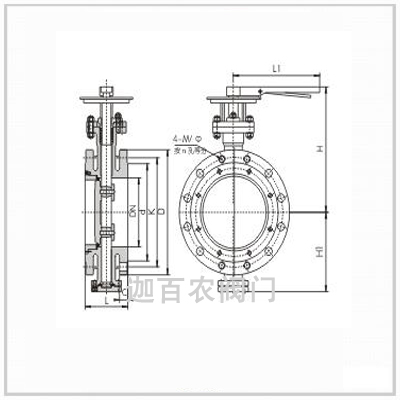

  外形尺寸(PN0.6、1.0、1.6、2.5)
公称通径DN L H H1 L1
50 108 210 105 270
65 112 220 118 270
80 114 230 125 270
100 127 260 150 310
  外形尺寸(PN0.6、1.0、1.6、2.5)
公称通径DN L H H1 L1
125 140 305 175 310
150 140 335 190 310


  主要零材料
零件名称 零件材料
阀体 支架 底盖 WCB
蝶板 WCB(堆焊密封面)
密封圈 1Cr18Ni9
阀杆
 2Cr13
固定销 2Cr13
衬套 1Cr18Ni9Ti
填料 柔性石墨
垫片 柔性石墨
螺柱 螺栓 螺钉 35

■订货须知:
⑴蝶阀产品型号与名称 ⑵蝶阀公称通径DN ⑶蝶阀额定流量系数KV ⑷蝶阀公称压力和压差 ⑸蝶阀阀体和阀内组件材料 ⑹蝶阀流量特性 ⑺蝶阀适用温度 ⑻蝶阀电源电压和控制信号 ⑼蝶阀是否带附件。

因篇幅有限，欲知各产品的详细资料请与本公司直接联系！
销售热线：021-36320477   36320744    图文传真：021-36320744
