  当前位置:首页--产品展示--蝶阀--止回蝶阀

  产品全称:止回蝶阀|上海迦百农阀门制造有限公司


  产品详细:

产品概述:

  本蝶阀适用于介质为水的泵出口管路上,作为闭路并和止回阀,用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤,以保护管路系统。


产品用途:


  本蝶阀适用于介质为水的泵出口管路上,用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤,以保护管路系统,其功能事以一阀代两阀(传统的管路设计中以闸阀配止回阀或以普通蝶阀配止回阀)

产品特点:

1、HD7Q41X型全液控止回蝶阀控制部分采用了全液控形式,以蓄能器取化了重锤部分,减小了能量损耗,传动机构得到简化,占具空间笑,与一般型蝶阀相近。安装方便,即课左、右卧式安装,也可以立式安装。
2、该阀装在泵后,可代替闸阀(蝶阀)和止回阀两台阀门。且流阻系数小,大口径蝶阀流阻系数只比闸阀略高。因此,该类阀门为节能产品。
3、HD7Q41X型阀关闭时,可以根据管道系统的特性或用户要求调整快、慢关段的时间和切换角度,从而达到消除或减小水锤,保护系统作用。
4、如所有行程开关都采用电感式接近开关,移除液压站,防护等级可达IP67。


主要技术参数

公称通经(mm)
1400-2400
1200-2400
500-2400
500-2400
500-1600
公称压力(MPa)
0.25
0.6
1.0
1.6
2.5
     试验压力
强度试验
0.375
0.9
1.5
2.4
3.75
密封试验
0.275
0.66
1.1
1.76
2.75
适用介质
适用温度(℃)
≤80℃
介质流速
3m/s

主要零部件材料

零件名称
材料
阀体、蝶板
灰铸铁、球墨铸铁、碳素钢
阀轴
不锈钢
密封圈
不锈钢、NBR
填料
NBR

执行标准

 制造标准
JB/TB527-97、GB/T 12238-89
法兰标准
GB/T 17241。6-1998、GB2555-2556-81
结构长度标准
GB12221-89
检验标准
GB/T 13927-92

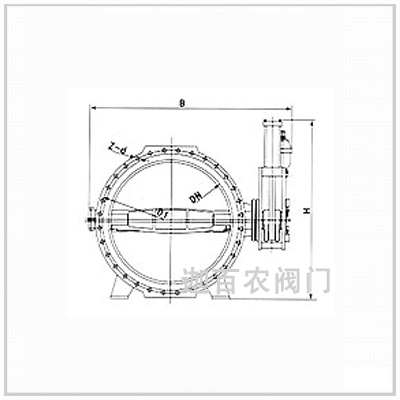

全液控止回阀蝶阀主要外形连接尺寸

DN
PN
D
D1
B
L
A
B
H
500
1.0
670
620
43
229
720
1650
1360
600
1.0
780
725
48
267
720
1730
1390
700
1.0
895
840
54
392
720
1800
1445
800
1.0
1015
950
58
318
720
1870
1485
900
1.0
1115
1050
61
330
720
2070
1865
1000
1.0
1230
1160
67
410
755
2165
1930
1200
1.0
1455
1380
65
470
905
2265
2030
1400
1.0
1675
1590
68
530
905
2665
2270
1200
0.6
1405
1340
65
470
755
2365
2025
1400
0.6
1630
1560
68
530
755
2665
2270
1600
0.6/0.25
1830
1760
68
600
905
2940
2380
1800
0.6/0.25
2045
1970
70
670
905
3325
2470
2000
0.25
2265
2180
54
760
905
3660
2370
2200
0.25
2475
2390
60
840
1123
4325
2940
2400
0.25
2685
2600
62
910
1123
4530
3000
■订货须知:
⑴止回蝶阀产品型号与名称 ⑵止回蝶阀公称通径DN ⑶止回蝶阀额定流量系数KV ⑷止回蝶阀公称压力和压差 ⑸止回蝶阀阀体和阀内组件材料 ⑹止回蝶阀流量特性 ⑺止回蝶阀适用温度 止回蝶阀电源电压和控制信号 ⑼止回蝶阀是否带附件。

因篇幅有限,欲知各产品的详细资料请与本公司直接联系!
销售热线:021-36320477   36320744    图文传真:021-36320744
