■产品简介: |
一、概述与用途 多层次金属硬密封蝶阀是通用软密封蝶阀向中压中高温领域的廷伸和发展,它除保留原有蝶阀具有的结构紧凑,体积小,重量轻,操作方便,性能可靠,维修简单外,还具有抗老化,抗辐照,经久耐用,寿命长,耐温耐高压,应用范围广等特点。广泛应用于热力管道,锅炉辅机系统,石油化工和冶金行业中,用来切断和调节各种非腐蚀性和腐蚀性介质。 1、本产品采用独特的三偏心结构设计,不仅结合了双偏心结构的优点,同时还具备角偏心的优异性能。 2、阀杆轴心线与阀体中心线的偏心量很小,使蝶阀外型美观,便于安装,同时减小流阻,提高流通能力,起到节能效果。 3、密封圈采用多层次复合材料制造,具有硬度高,耐腐蚀强,弹性好,密封性能可靠,10万次开关无泄漏的优异特点。 |
■主要技术参数和性能指标: |
公称通径 DN |
50~2000mm |
公称压力 |
0.1~4.0Mpa |
适用温度 |
-50~600 |
传动方式 |
手动、蜗轮、气动、电动、液动 |
适用介质 |
水、蒸气、酸、碱、油品等 | |
■主要零件材料: |
阀体 |
阀板 |
阀座 |
阀杆 |
填料 |
WCB 1Cr18Ni9Ti |
WCB 1Cr18Ni9Ti |
复合材料 1Cr18Ni9Ti |
2Cr13 1Cr18Ni9Ti |
柔性石墨 | |

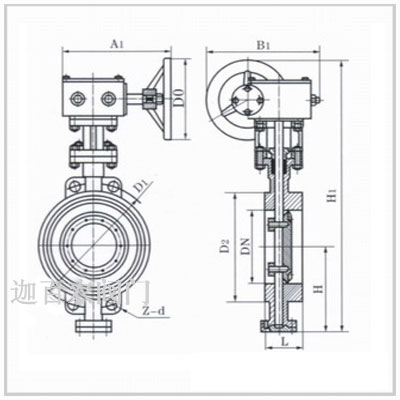

■主要外形尺寸: |
公称通径 |
参数(MM) |
L |
D |
D1 |
n |
d |
H |
H1 |
A1 |
A2 |
B1 |
B2 |
50 |
43 |
102 |
125 |
4 |
φ18 |
350 |
90 |
100 |
145 |
125 |
190 |
65 |
46 |
122 |
145 |
4 |
φ18 |
370 |
95 |
100 |
145 |
125 |
190 |
80 |
64 |
133 |
160 |
8 |
φ18 |
410 |
105 |
100 |
160 |
125 |
190 |
100 |
64 |
158 |
180 |
8 |
φ18 |
430 |
120 |
125 |
160 |
125 |
190 |
125 |
70 |
184 |
210 |
8 |
φ18 |
510 |
140 |
125 |
160 |
130 |
223 |
150 |
76 |
212 |
240 |
8 |
φ22 |
620 |
160 |
130 |
160 |
130 |
223 |
200 |
89 |
268 |
295 |
8 |
φ22 |
680 |
200 |
130 |
195 |
130 |
223 |
250 |
114 |
320 |
350 |
12 |
φ22 |
760 |
260 |
130 |
195 |
160 |
300 |
300 |
114 |
370 |
400 |
12 |
φ22 |
960 |
280 |
160 |
195 |
160 |
300 |
350 |
127 |
430 |
460 |
16 |
φ22 |
1010 |
320 |
160 |
250 |
160 |
300 |
400 |
140 |
482 |
515 |
16 |
φ26 |
1070 |
340 |
160 |
250 |
160 |
635 |
450 |
152 |
532 |
565 |
20 |
φ26 |
1130 |
370 |
180 |
250 |
200 |
635 |
500 |
152 |
585 |
620 |
20 |
φ26 |
1210 |
410 |
180 |
250 |
200 |
635 |
600 |
178 |
685 |
725 |
20 |
φ30 |
1320 |
480 |
250 |
300 |
250 |
640 |
700 |
229 |
800 |
840 |
24 |
φ30 |
1610 |
600 |
250 |
300 |
250 |
640 |
800 |
241 |
905 |
950 |
24 |
φ33 |
1710 |
710 |
310 |
350 |
330 |
715 |
900 |
241 |
1005 |
1050 |
28 |
φ33 |
2000 |
850 |
310 |
350 |
330 |
715 |
1000 |
300 |
1110 |
1160 |
28 |
φ36 |
2130 |
970 |
400 |
410 |
405 |
795 |
1200 |
360 |
1330 |
1380 |
32 |
φ39 |
2230 |
1030 |
400 |
410 |
405 |
1110 |
1400 |
390 |
1530 |
1590 |
36 |
φ42 |
2419 |
1050 |
480 |
500 |
500 |
1250 |
1600 |
440 |
1750 |
1820 |
40 |
φ48 |
2515 |
1085 |
480 |
500 |
500 |
1250 |
1800 |
490 |
1950 |
2020 |
44 |
φ48 |
2730 |
1230 |
480 |
500 |
500 |
1250 |
2000 |
540 |
2150 |
2230 |
48 |
φ48 |
2975 |
1350 |
480 |
500 |
500 |
1250 | |
■订货须知: |
⑴产品型号与名称 ⑵公称通径DN ⑶额定流量系数KV ⑷公称压力和压差 ⑸阀体和阀内组件材料 ⑹流量特性 ⑺适用温度 ⑻电源电压和控制信号 ⑼是否带附件 |
因篇幅有限,欲知各产品的详细资料请与本公司直接联系! |
销售热线:021-36320477 36320744 图文传真:021-36320744 |
