  当前位置:首页--产品展示--蝶阀--信号蝶阀

  产品全称:信号蝶阀|上海迦百农阀门制造有限公司


  产品详细:
产品简介:
用途及特点:
  信号蝶阀其设计采用偏心蝶阀板,轴端设置凸轮机构与开关信号接触,能有效提供阀门开启与关闭的信号,并能输出连接声光设施、提供声与光的信号,一般用于为消防设施配套所用。
采用标准
  法兰连接尺寸:GB4216-84;GB9115-88
  结构长度:GB12221-89
  压力试验:GB/T13927-92; ZBJI6006-90
主要技术参数和性能指标:
公称通径
DN(mm)
5~300
公称压力
PN(Mpa)
1.6

试验压力PS
(Mpa)

强度试验
2.4
密封试验
适用介质
水、海水、(油品)
适用温度
≤125℃
■主要零件材料:
名 称
      材  料
阀 体
碳钢、铸铁

阀 板

碳钢(表面处理)、铸铁(表面处理)
阀 杆
2Cr13
密封圈
氟橡胶
填 料
氟塑料、柔性石墨、

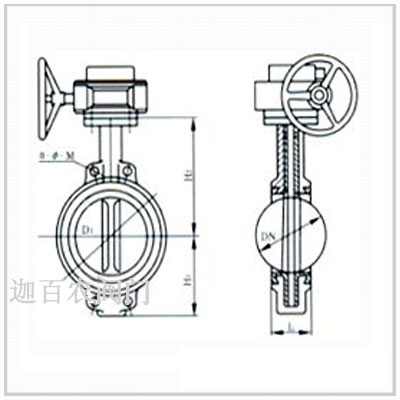

■主要外形尺寸:
通径(DN)
L
D
D1
Z-d
H
HO
A
B
DO
50
43
165
125
4-18
102
262
200
200
160
65
46
185
145
4-18
112
382
200
200
160
80
46
200
160
8-18
120
400
200
200
160
100
52
220
180
8-18
137
434
200
200
160
125
56
250
210
8-18
162
480
200
200
160
150
56
285
240
12-22
174
550
280
280
240
200
60
240
295
12-26
207
615
280
280
240
250
68
405
355
12-26
242
694
280
280
240
300
78
460
410
12-26
284
829
420
520
350
■订货须知:
⑴产品型号与名称 ⑵公称通径DN ⑶额定流量系数KV ⑷公称压力和压差 ⑸阀体和阀内组件材料 ⑹流量特性 ⑺适用温度 ⑻电源电压和控制信号 ⑼是否带附件
因篇幅有限,欲知各产品的详细资料请与本公司直接联系!
销售热线:021-36320477   36320744    图文传真:021-36320744
