主要零部件材料

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	PL	RL
1	阀体	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板	WCB		CF8	CF8M	CF3	CF3M
3	阀杆	1Cr13 1Cr13		1Cr18Ni9Ti	1Cr18N J12M02Ti	00Cr18NilO	00Cr17N114M02
4	衬里/阀座	PTFEF4、 PCTFEF3、FEPF46、PFA可溶性F4
5	紧固销	2Cr13		1Cr18N19Ti	1Cr18Nil2M02Ti	00Cr18Nil0	00Cr17Nil4M02
6	填料	PTFEF4		PTFEF4		PTFEF4
7	填料压盖	WCB		CF8	CF8M	CF3	CF3M
8	支架	WCB		CF8		CF8
9	紧固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
10	螺母	45		OCr18Ni9		OCr18Ni9

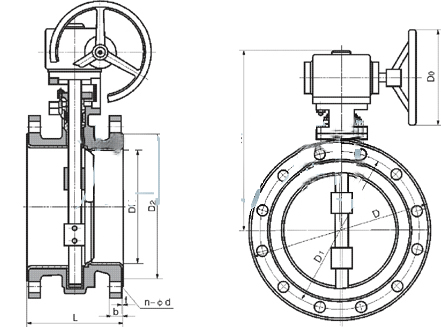

D341F主要外形和连接尺寸

通径		标准值							参考值
mm	inch	L	D	D1	D2	f	b	Z-φd	W	DO	H	WTKg
		PN 0.6MPa
40	11/2	106	130	100	80	3	16	4-φ14	160		140	10
50	2	108	140	110	90	3	16	4-φ14	200		160	12
65	21/2	112	160	130	110	3	16	4-φ14	250		160	13
80	3	114	185	150	125	3	18	4-φ18	250		170	14
100	4	127	205	170	145	3	18	4-φ18	300		180	16
125	5	140	235	200	175	3	20	8-φ18	300		275	18
150	6	140	260	225	200	3	20	8-φ18		200	295	38
200	8	152	315	280	255	3	22	8-φ18		200	320	74
250	10	250	370	335	310	3	24	12-φ18		240	385	105
300	12	270	435	395	362	4	24	12-φ23		240	390	142
350	14	290	485	445	412	4	26	12-φ23		240	460	179
400	16	310	535	495	462	4	28	16-φ23		280	510	220
450	18	330	590	550	518	4	28	16-φ23		280	540	268
500	20	350	640	600	568	4	30	16-φ23		320	570	378
600	24	390	755	705	670	5	30	20-φ25		320	660	608
700	28	430	860	810	775	5	32	24-φ25		360	710	1050
800	32	470	975	920	880	5	34	24-φ30		360	780	1320
900	36	510	1075	1020	980	5	36	24-φ30		380	885	1795
1000	40	550	1175	1120	1080	5	36	28-φ30		400	990	1900

主要外形和连接尺寸

通径		标准值							参考值
mm	inch	L	D	D1	D2	f	b	Z-φd	W	DO	H	WTKg
		PN1.OMPa
40	11/2	106	145	110	85	3	18	4-φ18	160		140	10
50	2	108	160	125	100	3	20	4-φ18	200		160	12
65	21/2	112	180	145	120	3	20	4-φ18	250		165	14
80	3	114	195	160	135	3	22	4-φ18	250		170	16
100	4	127	215	180	155	3	22	8-φ18	300		180	18
125	5	140	245	210	185	3	24	8-φ18	300		275	20
150	6	140	280	240	210	3	24	8-φ23		200	295	38
200	8	152	335	295	265	3	26	8-φ23		200	320	74
250	10	250	390	350	320	3	28	12-φ23		240	385	105
300	12	270	440	400	368	4	28	12-φ23		240	390	142
350	14	290	500	460	428	4	30	16-φ23		240	460	179
400	16	310	565	515	482	4	32	16-φ25		280	510	220
450	18	330	615	565	532	4	32	20-φ25		280	540	268
500	20	350	380	620	585	4	34	20-φ25		320	570	378
600	24	390	780	725	685	5	36	20-φ30		320	660	608
700	28	430	895	840	800	5	40	20-φ30		360	710	1050
800	32	470	1010	950	905	5	44	24-φ34		360	780	1320
900	36	510	1110	1050	1005	5	46	28-φ34		380	885	1795
1000	40	550	1220	1160	1115	5	50	28-φ34		400	990	1900
PN 1.6MPa
40	11/2	106	145	110	85	3	18	4-φ18	160		140	10
50	2	108	160	125	100	3	20	4-φ18	200		160	12
65	21/2	112	180	145	120	3	20	4-φ18	250		165	13
80	3	114	195	160	135	3	22	8-φ18	260		170	14
100	4	127	215	180	155	3	24	8-φ18	300		180	16
125	5	140	245	210	185	3	26	8-φ18	300		275	18
150	6	140	280	240	210	3	28	8-φ23		200	295	42
200	8	152	335	295	265	3	30	12-φ23		200	320	78
250	10	250	405	355	320	3	32	12-φ25		240	385	120
300	12	270	460	410	375	4	34	12-φ25		240	390	145
350	14	290	520	470	435	4	38	16-φ25		240	460	202
400	16	310	580	525	485	4	40	16-6 30		280	510	235
450	18	330	640	585	545	4	44	20-φ30		280	540	368
500	20	350	705	650	608	4	46	20-φ34		320	570	420
600	24	390	840	770	718	5	54	20-φ41		320	660	750
700	28	430	910	840	788	5	54	24-φ41		360	710	1028
800	32	470	1020	950	898	5	54	24-φ41		380	780	1690
900	36	510	1120	1050	998	5	54	28-φ41		400	885	1815
1000	40	550	1255	1170	1110	5	60	28-φ48		500	990	2050
