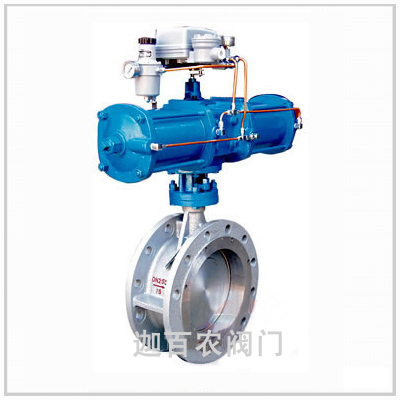

| ZMAW气动薄膜调节蝶阀，ZSRW、ZSCW气动活塞调节蝶阀输入控制信号（4-20mADC或1-5VDC）气源即可控制运转，结构简单紧凑，加工方便，易制成大口径，具有自清洗作用，阻力系数小，流通能力大。适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。 |
气动调节蝶阀调节机构主要技术参数
|
公称通径 mm |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
额定流量系数Kv |
85 |
220 |
340 |
530 |
770 |
1360 |
2130 |
3060 |
4160 |
5450 |
6900 |
8500 |
12200 |
16600 |
21700 |
27540 |
34000 |
|
公称压力 MPa |
0.6 |
|
额定转角 ° |
70 |
|
信号压力 KPa |
20～100 |
|
流量特性 |
近似等百分比 |
|
介质温度 ℃ |
-20～200(常温) ； -40～450(中温) ； -40～600(高温) |
|
接管法兰 |
按JB78-59对夹式法兰连接 |
|
信号连接螺孔 |
M16×1.5 |
|
配用执行机构 |
薄膜式 |
ZMA-2 |
ZMA-3 |
ZMA-4 |
ZMA-5 |
|
|
活塞式 |
|
ZSC-45 |
|
阀体材质 |
ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti |
|
可配附件 |
手轮、定位器、空气过滤减压器等。 |
薄膜式执行机构主要技术参数
|
型 号 |
ZMA-2 |
ZMA-3 |
ZMA-4 |
ZMA-5 |
|
有效面积 cm2 |
280 |
400 |
630 |
1000 |
|
行 程 mm |
16 |
25 |
40 |
60 |
|
弹簧范围 KPa |
20～100 ； 40～200 ； 20～60 ； 60～100 |
活塞式执行机构主要技术参数
|
型 号 |
活塞直径 mm |
有效面积 cm2 |
最大行程 mm |
最大操作压力 KPa |
最大输出力 N |
|
ZSC-45 |
250 |
484 |
60 |
500 |
21800 |
性能指标
|
执 行 机 构 |
薄膜式执行机构 |
活塞式执行机构 |
|
类 别 |
不带定位器 |
带定位器 |
带定位器 |
|
弹簧范围 KPa |
|
20～100 40～200 |
20～60 60～100 |
|
项 目 |
基 本 误 差% |
±8 |
- |
±2.0 |
±2.0 |
|
回 差% |
6 |
- |
2.0 |
2.0 |
|
死 区% |
5 |
- |
0.8 |
0.8 |
|
始终点偏差% |
气 开 |
始点 |
±4.0 |
±4.0 |
±2.0 |
± |
|
终点 |
±8 |
±8 |
|
气 关 |
始点 |
±8 |
±8 |
|
终点 |
±4.0 |
±4.0 |
|
额定转角偏差% |
±2.5 |
|
允许泄漏量1/h |
2×10-2×阀的额定容量 |
允许压差 MPa
|
配用执行机构型号 |
ZMA-2 |
ZMA-3 |
ZMA-4 |
ZMA-5 |
ZSC-45 |
|
0° |
70° |
0° |
70° |
0° |
70° |
0° |
70° |
0° |
70° |
|
公称通径mm |
50 |
0.6 |
0.097
(0.22) |
|
|
|
|
|
|
|
|
|
80 |
0.6 |
0.038
(0.086) |
|
|
|
|
|
|
|
|
|
100 |
0.556
(0.6) |
0.0196
(0.0445) |
|
|
|
|
|
|
|
|
|
125 |
|
|
0.6 |
0.0250
(0.0542) |
|
|
|
|
|
|
|
150 |
|
|
0.444
(0.6) |
0.0150
(0.0314) |
|
|
|
|
|
|
|
200 |
|
|
0.185
(0.407) |
0.00587
(0.0129) |
|
|
|
|
|
|
|
250 |
|
|
|
|
0.331
(0.6) |
0.00845
(0.0175) |
|
|
|
|
|
300 |
|
|
|
|
0.181
(0.385) |
0.00461
(0.00983) |
|
|
|
|
|
350 |
|
|
|
|
0.133
(0.284) |
0.00292
(0.00622) |
|
|
|
|
|
400 |
|
|
|
|
|
|
0.216
(0.45) |
0.00485
(0.0101) |
|
|
|
450 |
|
|
|
|
|
|
0.171
(0.356) |
0.00341
(0.00741) |
|
|
|
500 |
|
|
|
|
|
|
0.139
(0.289) |
0.0025
(0.0052) |
|
|
|
600 |
|
|
|
|
|
|
|
|
0.6 |
0.019 |
|
700 |
|
|
|
|
|
|
|
|
0.6 |
0.0119 |
|
800 |
|
|
|
|
|
|
|
|
0.442 |
0.00795 |
|
900 |
|
|
|
|
|
|
|
|
0.339 |
0.00599 |
|
1000 |
|
|
|
|
|
|
|
|
0.236 |
0.00403 |
注：括号内数值为带定位器的允许压差。 |
|

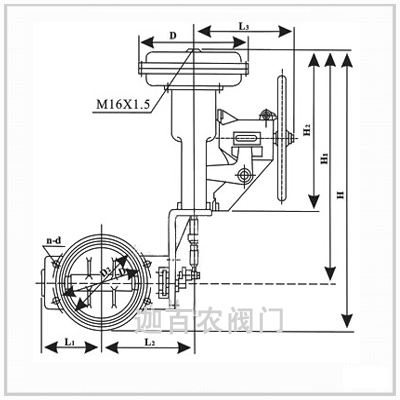

外形尺寸
|
公称通径 |
D1 |
D2 |
L1 |
L2 |
n-d |
H |
H1 |
H2 |
D |
L3 |
法兰端面距 |
|
50 |
110 |
|
92 |
200 |
4-14 |
637 |
582 |
382 |
280 |
278 |
60 |
|
80 |
150 |
125 |
92 |
200 |
4-18 |
644 |
582 |
382 |
280 |
278 |
|
100 |
175 |
145 |
102 |
210 |
654 |
280 |
278 |
|
125 |
200 |
175 |
117 |
234 |
8-18 |
723 |
636 |
436 |
325 |
278 |
|
150 |
225 |
200 |
130 |
247 |
736 |
325 |
278 |
|
200 |
280 |
255 |
172 |
287 |
763 |
325 |
278 |
70 |
|
250 |
335 |
310 |
197 |
327 |
12-18 |
1008 |
853 |
615 |
410 |
376 |
|
300 |
395 |
362 |
227 |
351 |
12-23 |
1034 |
410 |
376 |
80 |
|
350 |
445 |
412 |
252 |
376 |
1059 |
410 |
376 |
|
400 |
495 |
462 |
296 |
432 |
16-23 |
1238 |
1007 |
720 |
495 |
376 |
100 |
|
450 |
550 |
518 |
321 |
459 |
1266 |
495 |
376 |
|
500 |
600 |
568 |
346 |
484 |
1291 |
495 |
376 |
|
600 |
705 |
755 |
480 |
565 |
20-25 |
1486 |
1109 |
796 |
|
180 |
150 |
|
700 |
810 |
860 |
530 |
615 |
24-25 |
1539 |
|
180 |
|
800 |
920 |
975 |
595 |
675 |
24-30 |
1596 |
|
180 |
200 |
|
900 |
1020 |
1075 |
685 |
770 |
24-30 |
1661 |
1124 |
|
180 |
|
1000 |
1120 |
1175 |
735 |
810 |
28-30 |
1711 |
1124 |
|
180 |
200 |

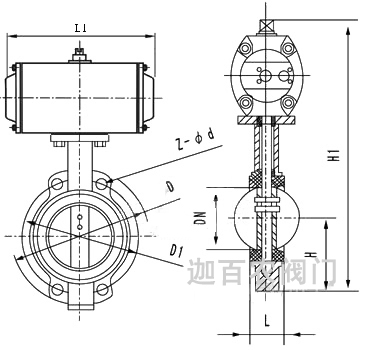

ZSRW、ZSCW气动活塞调节蝶阀
|
公称通径DN |
结构长度
(标准值) |
连接尺寸 |
|
L |
H |
H1 |
PN0.6MPa |
PN1.0MPa |
|
毫米 |
英寸 |
法兰式 |
对夹式 |
D |
D1 |
Z-d |
D |
D2 |
Z-d |
|
50 |
2 |
108 |
43 |
100 |
400 |
140 |
110 |
4--14 |
165 |
125 |
4--18 |
|
65 |
21/2 |
112 |
46 |
115 |
420 |
160 |
130 |
4--14 |
185 |
145 |
4--18 |
|
80 |
3 |
114 |
49 |
120 |
138 |
190 |
150 |
4--18 |
200 |
160 |
8-18 |
|
100 |
4 |
127 |
56 |
130 |
524 |
210 |
170 |
4--18 |
220 |
180 |
8-18 |
|
125 |
5 |
140 |
64 |
150 |
570 |
240 |
200 |
8-18 |
250 |
210 |
8-18 |
|
150 |
6 |
140 |
70 |
170 |
743 |
265 |
225 |
8-18 |
285 |
240 |
8-22 |
|
200 |
8 |
152 |
76 |
200 |
767 |
320 |
280 |
8-18 |
340 |
295 |
8-22 |
|
250 |
10 |
165 |
76 |
235 |
790 |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
|
300 |
12 |
178 |
83 |
300 |
890 |
440 |
395 |
12-22 |
445 |
400 |
12-22 |
|
350 |
14 |
190 |
92 |
325 |
954 |
490 |
445 |
16-22 |
505 |
460 |
16-22 |
|
400 |
16 |
216 |
102 |
355 |
1070 |
540 |
495 |
16-22 |
565 |
515 |
16-26 |
|
450 |
18 |
222 |
114 |
390 |
1140 |
595 |
550 |
20-22 |
615 |
565 |
20-26 |
|
500 |
20 |
229 |
127 |
420 |
1200 |
645 |
600 |
20-26 |
670 |
620 |
20-26 |
|
600 |
24 |
267 |
154 |
490 |
1380 |
755 |
705 |
24--26 |
780 |
725 |
20-30 |
|
700 |
28 |
292 |
165 |
550 |
1580 |
860 |
810 |
24--30 |
895 |
840 |
24--30 |
|
800 |
32 |
318 |
190 |
640 |
1760 |
975 |
920 |
24--30 |
1015 |
950 |
24--33 |
|
900 |
36 |
330 |
203 |
710 |
|
1075 |
1020 |
24--30 |
1115 |
1050 |
28-33 |
|
1000 |
40 |
410 |
216 |
770 |
|
1175 |
1120 |
28--30 |
1230 |
1160 |
28-36 |
|
1200 |
48 |
470 |
254 |
890 |
|
1405 |
1340 |
32-33 |
1450 |
1380 |
32-39 |
主要零件材料及推荐使用温度范围
|
零件名称 |
材 料 |
温度范围℃ |
|
阀体 阀板 |
ZG230-450 |
-40-450 |
|
ZG1Cr18Ni9Ti |
-250-550 |
|
ZG0Cr18Ni12Mo2Ti |
|
注：此表为各种材料的极限使用温度，在实际选用中应根据其产品的介质温度范围，确定材料的最低，最高使用温度，其最低使用温度不得低于介质温度范围下限，最高使用温度不得高于介质温度范围的上限。 |
