一、技术参数

公称通径	DN50-400mm
公称压力	1.0/1.6/2.5MPa
工作温度	-10℃-80℃
密封压力	1.1倍公称压力
阀体耐压	1.5倍公称压力
适用介质	水、油、气

二、材质说明

序号	零件名称	材质
1	阀体	球铁、铸钢
2	阀轴	SUS410/SUS316
3	蝶板	球铁电镀、不锈钢
4	阀座	EPDM、PTEE
5	阀座靠背	酚醛树脂
6	衬套	青铜、聚四氟乙烯
7	密封圈	NBR.EPDM
8	圆垫片	SUS316/黄铜
9	对开环	SUS316/黄铜
10	挡圈	弹簧钢

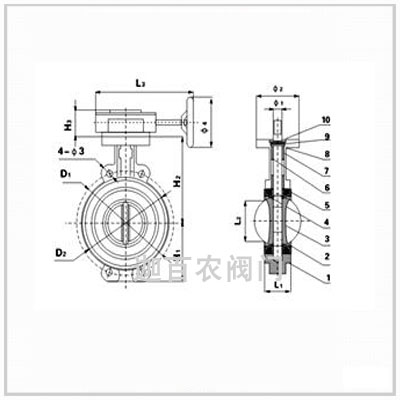

三、主要外型尺寸 单位：mm

产品型号	公称通径	H1	H2	H3	D1	D2	L1	L2	L3	Φ1	Φ2	Φ3	Φ4
BWS(F)X-0050	50	70	130	68	120	95	43	32	245	12.6	70	23	152
BWS(F)X-0065	65	76	143	68	136	109	46	47	245	12.6	70	26-3	152
BWS(F)X-0080	80	86	155	68	160	124	46	65	245	12.6	70	18	152
BWS(F)X-0100	100	104	170	68	182	153	52	91	245	15.8	90	24-5	152
BWS(F)X-0125	125	118	190	68	215	179	56	112	245	19	90	23	152
BWS(F)X-0150	150	132	210	68	238	206	56	146	245	19	90	25	152
BWS(F)X-0200	200	167	243	85	295	264	60	194	400	22.1	115	25	300
BWS(F)X-0250	250	198	282	85	357	316	68	242	400	28.5	115	29	300
BWS(F)X-0300	300	239	310	52	407	373	68	292	400	31.7	140	29	305
BWS(F)X-0350	350	267	368	82	467	436	78	325	400	31.7	140	30	305
BWS(F)X-0400	400	309	400	121	515	488	102	380	431	33.15	197	26/30	290
