  当前位置:首页--产品展示--蝶阀--信号蝶阀
  产品全称:信号蝶阀|上海迦百农阀门制造有限公司


  产品详细:

一、信号蝶阀产品概述

　　BWSC中线型对夹信号蝶阀是迦百農公司引进国外先进技术而自行开发的中线型蝶阀，它具有结构简单，密封可靠，开启轻便、寿命长、维护方便等优点。故被广泛地应用于给排水、建筑消防等系统各种管道上，尤其在消防管路中。本信号阀可明白无误的显示出阀门开关状态，具有直观、清晰、可靠的反映出消防系统中的工作状态，所以广泛、大量的适用于消防系统中。

二、主要技术参数

公称通经
公称压力
工作温度
密封试验
强度试验
适用介质
DN50～400mm
1.0/1.6/2.5MPa
-10℃～-80℃
1.1倍公称压力
1.5倍公称压力
水、油、气

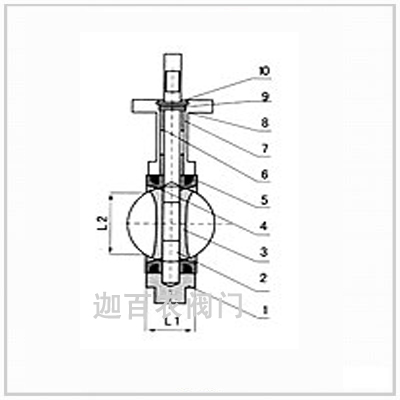

三、主要零件材料

序号
零件名称
材质
序号
零件名称
材质
1
阀体
球铁、铸钢
7
密封圈
NBR。EPDM
2
阀轴
SUS410/SUS316
8
圆垫片
SUS316/黄铜
3
蝶板
球铁喷塑、不锈钢
9
对开环
SUS316/黄铜
4
阀座
EPDM，PTEE
10
挡圈
弹簧钢
5
衬套
青铜，聚四氟乙烯

四、WBSX消防专用信号蝶阀主要外形连接尺寸　　　　　　　　 　　 　 　　　　　　　　　　　　　　　 　 单位:mm

DN
50
65
80
100
125
150
200
250
300
350
400
H
268
287
309
342
376
410
495
565
849
985
1109
H1
70
76
86
104
118
132
167
198
239
267
309
L1
43
46
46
52
56
56
60
68
68
78
102
L2
32
47
65
91
112
146
194
242
292
325
380
L3
245
245
245
245
245
245
400
400
400
400
431
Ф1
152
152
152
152
152
152
300
300
305
305
290
■订货须知:
⑴信号蝶阀产品型号与名称 ⑵信号蝶阀公称通径DN ⑶信号蝶阀额定流量系数KV ⑷信号蝶阀公称压力和压差 ⑸信号蝶阀阀体和阀内组件材料 ⑹信号蝶阀流量特性 ⑺信号蝶阀适用温度 ⑻信号蝶阀电源电压和控制信号 ⑼信号蝶阀是否带附件。

因篇幅有限，欲知各产品的详细资料请与本公司直接联系！
销售热线：021-36320477   36320744    图文传真：021-36320744
