■产品简介: |
截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。 截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀六时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。 截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。 |
■主要技术参数和性能指标: |
型号 |
公称压力 |
试验压力PS(Mpa) |
工作压力PN(Mpa) |
工作温度 (℃) |
适用介质 |
壳体 |
密封 |
J11W-16 J11W-16K |
1.6 |
2.5 |
1.76 |
1.6 |
≤100 |
油类 Oil |
J11W-16P |
硝酸类腐蚀性介质 |
J11W-16R |
≤350 |
醋酸类腐蚀性介质 |
J11W-16Ni |
碱液、盐水、海水等 | |

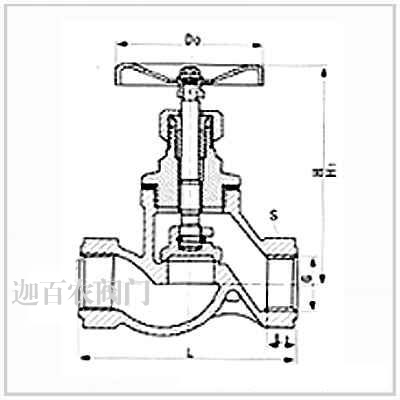

■主要外形尺寸: |
公称通径 DN(mm) |
管螺纹 |
尺 寸 (mm) |
L |
D1 |
S |
H |
H1 |
D0 |
15 |
1/2 |
90 |
14 |
32 |
109 |
117 |
65 |
20 |
3/4 |
100 |
16 |
36 |
109 |
117 |
65 |
25 |
1 |
120 |
18 |
46 |
132 |
142 |
80 |
32 |
1/4 |
140 |
20 |
55 |
156 |
168 |
100 |
40 |
1/2 |
170 |
22 |
65 |
167 |
168 |
100 |
50 |
2 |
200 |
24 |
80 |
182 |
200 |
120 |
65 |
2/2 |
260 |
26 |
95 |
200 |
223 |
120 | |
■截止阀的安装与维护应注意以下事项: |
1.手轮、手柄操作的截止阀可安装在管道的任何位置上。 2.手轮、手柄及伟动机构,不允许作起吊用。 3.介质的流向应与阀体所示箭头方向一致。 |
■订货须知: |
⑴产品型号与名称 ⑵公称通径DN ⑶额定流量系数KV ⑷公称压力和压差 ⑸阀体和阀内组件材料 ⑹流量特性 ⑺适用温度 ⑻电源电压和控制信号 ⑼是否带附件 |
因篇幅有限,欲知各产品的详细资料请与本公司直接联系! |
