产品详细:

■产品简介:

1、本系列阀门主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
2、密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。
3、结构简单、紧凑、检修方便，使用寿命长。
4、阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。
5、本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。
该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

■主要技术参数和性能指标:

产品类型	壳体强度试验/MPa	上密封试验/MPa	密封试验/MPa	适用介质	适用温度/℃
NKJ61H-40	6.O	4.4	4.4	水、蒸汽、空气	≤425
NKJ61H-64	96	7.O	7.O
NKJ61H-100	15.O	11.0	11.O
NKJ61Y-40l	6.O	4.4	4.4	水、蒸汽、空气	≤550
NKJ61Y-64l	9.6	7.0	7.O
NKJ61Y-1OOI	15.O	11.O	11.O

■主要零件材料：

零件名称

阀体、阀盖

阀杆

阀瓣

密封面

阀杆螺母

填料

紧固件

NKJ61H-C型

25或WCB

铬不锈钢

H：合金钢

铝青铜

膨胀复合石墨

优质碳钢

NKJ61Y-l型

铬钼钢

20CrlM01vA 或38CrMoAlA

12CrlMo 1VA

Y：硬质合金

铬钼钢

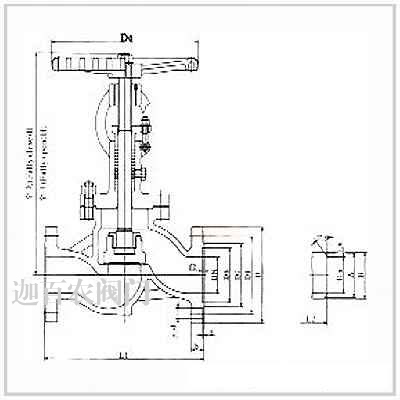

■主要外形尺寸：

公称通径 DN/mm	公称压力 PN/MPa	主要外形尺寸和连接尺寸/mm
公称通径 DN/mm	公称压力 PN/MPa	L	H	D	D0	D1	L1	α	W
1O	4.0	130	245	36	11	18.4	1O	-	120
15		130	245	36	16	22.5	1O	-	120
20		150	265	44	21	28.5	11	-	160
25		160	270	48	26	34.5	12	-	200
32		180	285	48	34	-	-	37^o30’	200
40		200	320	55	40	-	-	37^o30’	240
50		230	365	64	48	-	-	37^o30’	320
65		290	41O	82	66	-	-	37^o30’	300
80		31O	430	95	78	-	-	37^o30’	300
100		350	470	117	1OO	-	-	37^o30’	350
125		400	500	143	126	-	-	37^o30’	350
150		480	533	167	150	-	-	37^o30’	400
1O	6.4	130	245	36	1O	18.4	1O	-	120
15		130	245	36	15	22.5	1O	-	120
20		150	265	44	20	28.5	11	-	160
25		160	270	48	25	34.5	12	-	200
32		180	280	48	33	-	-	37^o30’	200
40		200	320	55	39	-	-	37^o30’	240
50		230	365	64	48	-	-	37^o30’	320
65		290	41O	82	65	-	-	37^o30’	320
80		31O	430	95	76	-	-	37^o30’	360
100		350	470	117	98	-	-	37^o30’	400
125		480	500	143	123	-	-	37^o30’	400
150		480	533	167	148	-	-	37^o30’	500
1O	10.O	130	245	36	1O	18.4	1O	-	120
15		130	245	36	14	22.5	1O	-	120
20		150	265	44	20	28.5	11	-	160
25		160	270	48	25	34.5	12	-	200
32		180	285	48	32	-	-	37^o30’	200
40		200	320	55	38	-	-	37^o30’	240
50		230	355	64	48	-	-	37^o30’	320
65		290	41O	82	63	-	-	37^o30’	320
80		31O	430	95	74	-	-	37^o30’	360
1OO		350	470	117	97	-	-	37^o30’	400
125		400	500	143	123	-	-	37^o30’	400
150		480	533	167	148	-	-	37^o30’	500

注：PN4.0(40)阀门允许作为PN1.0(10)、PN1.6(16)、PN2.5(25)压力级选用

■截止阀的安装与维护应注意以下事项：

1.手轮、手柄操作的截止阀可安装在管道的任何位置上。
2.手轮、手柄及伟动机构，不允许作起吊用。
3.介质的流向应与阀体所示箭头方向一致。

■订货须知:

⑴产品型号与名称 ⑵公称通径DN ⑶额定流量系数KV ⑷公称压力和压差 ⑸阀体和阀内组件材料 ⑹流量特性 ⑺适用温度 电源电压和控制信号 ⑼是否带附件

因篇幅有限，欲知各产品的详细资料请与本公司直接联系！
