■产品简介: |
锻钢截止阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。 |
|
| ■截止阀设计结构和特征: |
| 截止阀的设计与制造符合API602和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25。 |
| ■采用以下结构： |
全径或缩径
明杆支架式(OS&Y)
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖，螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1 |

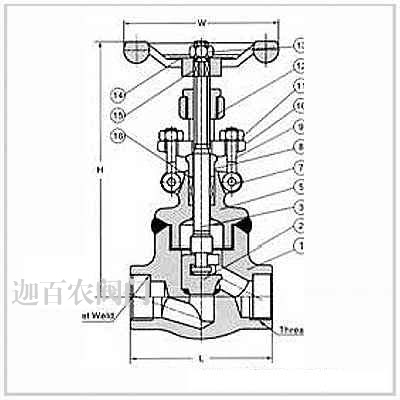

| 锻钢截止阀 800Lb |
 |
■标准材质细表： |
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
A105 |
F22 |
F304(L) |
F316(L) |
1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
2 |
阀座 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
3 |
闸板 |
A182F430&410 |
A182F304 |
A182F304(L) |
A182F316(L) |
4 |
阀杆 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
5 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
6 |
阀盖 |
A105 |
A276f304 |
A276F304(L) |
A276F316(L) |
7 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
8 |
销钉 |
A276420 |
A276 304 |
9 |
填料压套 |
A276410 |
A182F304(L) |
A182F316(L) |
10 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
11 |
填料压板 |
A105 |
A182F11 |
A182F304(L) |
A182F316(L) |
12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
13 |
阀杆螺母 |
A276420 |
14 |
锁紧螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
15 |
铭牌 |
SS |
16 |
手轮 |
A197 |
17 |
垫片 |
A473431 |
|
18 |
填料 |
柔性石墨 |
PTFE |
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
|
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定CS=碳钢;AS=合金钢;SS=不锈钢。 |
■尺寸(MM)和重量(KG)： |
NPS |
缩径 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
全径 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
L |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
178 |
H(开) |
158 |
158 |
169 |
197 |
236 |
246 |
283 |
330 |
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
重量 |
螺栓式 |
2.1 |
2.0 |
2.3 |
4.3 |
5.9 |
6.9 |
11.1 |
15.2 |
焊接式 |
1.8 |
1.7 |
2.0 |
3.8 |
5.1 |
6.1 |
10.2 |
14.2 |
|
| 锻钢闸阀 900Lb～1500lb |
 |
■标准材质明细表： |
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
A105 |
F22 |
F304(L) |
F316(L) |
1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
2 |
阀座 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
3 |
闸板 |
A182F430&410 |
A182F304 |
A182F304(L) |
A182F316(L) |
4 |
阀杆 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
5 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
6 |
阀盖 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
7 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
8 |
销钉 |
A276420 |
A182F304 |
9 |
填料压套 |
A276410 |
A182F304(L) |
A182F316(L) |
10 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
11 |
填料压板 |
A105 |
A182F11 |
A182F304(L) |
A182F316(L) |
12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
13 |
阀杆螺母 |
A276420 |
14 |
锁紧螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
15 |
铭牌 |
SS |
16 |
手轮 |
A197 |
17 |
垫片 |
A473431 |
18 |
填料 |
柔性石墨 |
PTFE |
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
|
| 注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定CS=碳钢;AS=合金钢;SS=不锈钢。 |
| ■尺寸(MM)和重量(KG)： |
NPS |
缩径 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
全径 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
L |
92 |
111 |
111 |
120 |
120 |
140 |
178 |
210 |
H(开) |
169 |
197 |
197 |
236 |
246 |
283 |
330 |
354 |
W |
100 |
125 |
125 |
160 |
160 |
180 |
200 |
240 |
重量 |
螺栓式 |
2.5 |
4.3 |
4.2 |
6.6 |
8.8 |
12.5 |
17.2 |
23.5 |
焊接式 |
2.4 |
4.2 |
4.0 |
6.3 |
8.7 |
12.1 |
17.2 |
22.0 |
|
| 自密封锻钢闸阀 900Lb～2500lb |
| ■标准材质明细表： |
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
A105 |
F22 |
F304(L) |
F316(L) |
1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
2 |
阀座 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
3 |
闸板 |
A182F430&410 |
A182F304 |
A182F304(L) |
A182F316(L) |
4 |
阀杆 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
5 |
密封螺母 |
A105 |
A182F304 |
A182F304(L) |
F316(L) |
6 |
密封环 |
A216 304L |
A276316L |
7 |
阀盖 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
8 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8(M) |
9 |
销钉 |
A276F420 |
A182F304(L) |
10 |
填料 |
柔性石墨 |
PTFE |
11 |
提升螺栓 |
A1942H |
A1944 |
A1948 |
A1948M |
12 |
填料压套 |
A276F420 |
A182F304 |
13 |
填料压板 |
A216WCB |
A182F304 |
14 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
15 |
阀杆螺母 |
A276-410 |
16 |
固定螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
17 |
手轮 |
A197 |
18 |
锁紧螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
19 |
油嘴 |
铜 |
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
|
| 注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定CS=碳钢;AS=合金钢;SS=不锈钢。 |
| ■尺寸(MM)和重量(KG)： |
NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
L |
900Lb-150Lb |
140 |
140 |
140 |
178 |
178 |
216 |
2500Lb |
186 |
186 |
186 |
232 |
232 |
279 |
H(开) |
321 |
321 |
321 |
380 |
414 |
502 |
W |
160 |
160 |
180 |
200 |
250 |
280 |
重量 |
900LB-1500LB |
11.5 |
10.8 |
10.5 |
19.6 |
21.0 |
55.4 |
2500LB |
12.3 |
11.6 |
10.8 |
26.0 |
28.4 |
60.0 |
|
■订货须知: |
| ⑴产品型号与名称 ⑵公称通径DN ⑶额定流量系数KV ⑷公称压力和压差 ⑸阀体和阀内组件材料 ⑹流量特性 ⑺适用温度 ⑻电源电压和控制信号 ⑼是否带附件 |
| 因篇幅有限，欲知各产品的详细资料请与本公司直接联系！ |
| 销售热线：021-36320477 36320744 图文传真：021-36320744 |
