■产品简介: |
产品型号规格: PN4.0~10.0MPa DN10~150mm
真空隔离截止阀适用于公称压力PN4.0~10.0Mpa,工作温度≤200℃的火力电站回水冷凝系统管道上,切断或接通中的介质。适用介质为:水、蒸汽等。

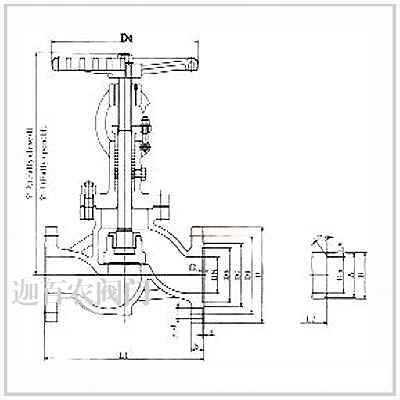

产品结构特点:
1.产品按JB/T3595标准设计制造,满足电站设备配套使用要求。
2.设计了真空密封结构填料室,隔离真空可靠。
3.阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤和耐磨性。
4.法兰垫片采用复合材料,膨胀系数大,气密性能好,保证系统与大气隔离可靠。
5.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠。填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行。 |
■产品引用标准: |
设计与制造:JB/T3595
结构长度:GB/T15188.1
压力温度等级:GB/T3595
试验与检验:GB13927 JB/T9092 |
■主要零件材料: |
阀 体 |
25、WCB |
Cr5Mo |
阀 盖 |
25、WCB |
Cr5Mo |
支 架 |
25、WCB |
Cr5Mo |
阀 瓣 |
2Cr13、WCB |
Cr5Mo |
阀 杆 |
2Cr13 |
38CrMoAL、25Cr2MoV |
阀 座 |
25、304 |
304 |
密封环 |
膨胀柔性石墨 |
填 料 |
膨胀柔性石墨 |
阀杆螺母 |
ZCuA110Fe3 |
|
■截止阀的安装与维护应注意以下事项: |
1.手轮、手柄操作的截止阀可安装在管道的任何位置上。
2.手轮、手柄及伟动机构,不允许作起吊用。
3.介质的流向应与阀体所示箭头方向一致。 |
■订货须知: |
⑴产品型号与名称 ⑵公称通径DN ⑶额定流量系数KV ⑷公称压力和压差 ⑸阀体和阀内组件材料 ⑹流量特性 ⑺适用温度 ⑻电源电压和控制信号 ⑼是否带附件 |
因篇幅有限,欲知各产品的详细资料请与本公司直接联系! |
销售热线:021-36320477 36320744 图文传真:021-36320744 |
