■产品简介: |
|
法兰连接的截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
结构特点：
1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。 |
| ■主要技术参数和性能指标: |
|
型号 |
公称压力 |
试验压力 |
工作温度(℃) |
适用介质 |
|
强度(水)Mpa |
密封(水)空气(Mpa) |
低压密封(空气)Mpa |
|
J41W-16P(R) |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
硝酸类 |
|
J41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
硝酸类 |
|
J41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
硝酸类 |
|
J41W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
硝酸类 | |
| ■主要零件材料： |
|
零件名称 |
材料 |
|
Q41W-16P-25P-40R |
Q41W-16R-25P-40R |
|
阀体、阀盖 |
铬镍钛钢 |
铬镍钼钛钢 |
|
阀板 |
|
阀杆 |
|
阀杆螺母 |
铝铁青铜 |
|
手轮 |
灰铸铁、可铸锻铁 | |
|

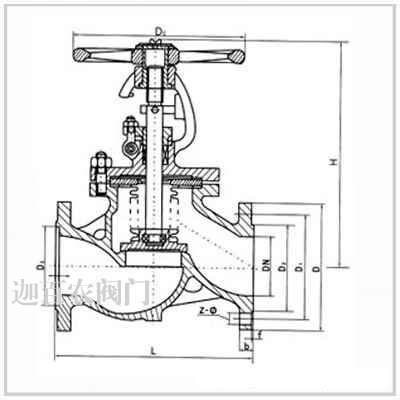

■主要外形尺寸： |
|
型号 |
公称通径 DN |
尺寸(mm) |
|
L |
D |
D1 |
D2 |
H |
b-f |
Z-Φd |
Do |
|
J41W-16P(R) |
15 |
130 |
95 |
65 |
45 |
170 |
16-2 |
4-14 |
120 |
|
20 |
150 |
105 |
75 |
55 |
190 |
16-2 |
4-14 |
140 |
|
25 |
160 |
115 |
85 |
65 |
205 |
16-2 |
4-14 |
160 |
|
32 |
180 |
135 |
100 |
78 |
270 |
18-2 |
4-18 |
180 |
|
40 |
200 |
145 |
110 |
85 |
310 |
18-3 |
4-18 |
200 |
|
50 |
230 |
160 |
125 |
100 |
358 |
18-3 |
4-18 |
240 |
|
65 |
290 |
180 |
145 |
120 |
373 |
18-3 |
4-18 |
280 |
|
80 |
310 |
195 |
160 |
135 |
435 |
20-3 |
8-18 |
320 |
|
100 |
350 |
215 |
180 |
155 |
500 |
20-3 |
8-18 |
360 |
|
125 |
400 |
245 |
210 |
185 |
614 |
22-3 |
8-18 |
400 |
|
150 |
480 |
280 |
240 |
210 |
674 |
24-3 |
8-23 |
400 |
|
200 |
600 |
335 |
295 |
265 |
818 |
26-3 |
12-23 |
450 |
|
250 |
730 |
405 |
355 |
320 |
969 |
30-3 |
12-25 |
550 | |
|
■截止阀的安装与维护应注意以下事项： |
|
1.手轮、手柄操作的截止阀可安装在管道的任何位置上。
2.手轮、手柄及伟动机构，不允许作起吊用。
3.介质的流向应与阀体所示箭头方向一致。 |
|
|
■订货须知: |
| ⑴产品型号与名称 ⑵公称通径DN ⑶额定流量系数KV ⑷公称压力和压差 ⑸阀体和阀内组件材料 ⑹流量特性 ⑺适用温度 ⑻电源电压和控制信号 ⑼是否带附件 |
| 因篇幅有限，欲知各产品的详细资料请与本公司直接联系！ |
