■产品简介: |
法兰连接的截止阀适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。 |
■结构特点: |
1、选材考究,符合国内、外相关标准,结构合理,造型美观。 2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。 4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。 5、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。 6、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。 7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。 8、配有DZW系列多回转式电动装置,具有壳体小,重量轻,功能全,并可与远程电脑配套使用,也可按用户要求选配电动装置。 |
■应用规范: |
设计与制造 |
GB/T12235
|
连接端尺寸
|
结构长度 |
GB/T12221
|
法兰尺寸 |
JB/T79
|
检验与试验 |
JB/T9092 |
材 料 |
碳钢
|
GB/T12229
|
不锈钢
|
GB/T12230 |
合金钢 |
Q/ZB66
|
标 志 |
GB/T12220
|
供 货 |
JB/T7928
| |
■主要零件材料: |
阀体 |
阀盖 |
阀瓣 |
密封圈 |
阀杆 |
填料 |
适用介质 |
适用温度 (≤℃) |
WCB |
WCB+D507MO |
D577 |
2Crl3 |
柔性石墨 |
水、油品、蒸汽 |
425 |
ZGlCrl8Ni9Ti |
0Crl8Ni9Ti+ Stellite12 |
Stellite6 |
lCrl8Ni9Ti |
PTFE |
硝酸类 |
200 |
ZGlCrl8Ni2Mo2Ti |
CF8M+ Stellite12 |
lCrl8Ni2Mo2Ti |
lCrl8Ni2Mo2Ti |
PTFE |
磷酸类、 碱类、混酸 |
200 |
ZG00Crl7Nil4M02 |
CF3M+ Stellite12 |
Stel1ite6 |
316L |
PTFE |
磷酸类、 尿素、甲铵液 |
200 |
ZGlCr5MO |
ZGlCr5MO+ Stellite12 |
Stel1ite6 |
25Cr2Mo1VA |
柔性石墨 |
水、油品、蒸汽 |
550 | |

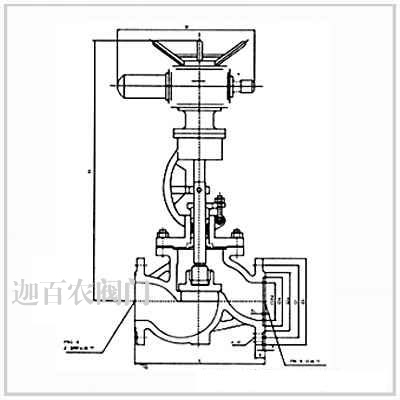

■主要外形尺寸: |
公称压力 PN(MPa) |
公称通径 DN(mm) |
标准值 |
参考值 |
L |
D |
D1 |
n2 |
D6 |
b |
f |
f1 |
Z-φd |
L1 |
H |
质量(kg) |
1.6 |
50
|
230
|
160
|
125
|
100
|
|
16
|
3 |
|
4-φ18
|
590
|
645
|
48
|
65 |
290 |
180 |
145 |
120 |
|
18 |
3 |
|
4-φ18 |
590 |
690 |
60 |
80 |
310 |
195 |
160 |
135 |
|
20 |
3 |
|
8-φ18 |
590 |
715 |
65 |
100 |
350 |
215 |
180 |
155 |
|
20 |
3 |
|
8-φ18 |
590 |
770 |
71 |
125
|
400
|
254
|
210
|
185
|
|
22
|
3 |
|
8-φ18
|
590
|
780
|
119
|
150 |
480 |
280 |
240 |
210 |
|
24 |
3 |
|
8-φ23 |
590 |
810 |
210 |
200
|
600
|
335
|
295
|
265
|
|
26
|
3 |
|
12-φ23 |
810
|
967
|
320
|
250
|
622
|
405
|
355
|
320
|
|
30
|
3 |
|
12-φ25 |
810
|
1143
|
550
|
300
|
698
|
460
|
410
|
375
|
|
30
|
4 |
|
12-φ25 |
830 |
1292 |
785 |
2.5 |
50 |
230 |
160 |
125 |
100 |
|
20 |
3 |
|
4-φ18 |
590 |
645 |
50 |
65
|
290
|
180
|
145
|
120
|
|
22
|
3
|
|
8-φ18
|
590 |
690 |
65 |
80 |
310 |
195 |
160 |
135 |
|
22 |
3 |
|
8-φ18 |
590 |
715 |
67 |
100 |
350 |
230 |
190 |
160 |
|
24 |
3 |
|
8-φ23 |
590 |
770 |
73 |
125
|
400
|
270
|
220
|
188
|
|
28
|
3
|
|
8-φ25
|
590 |
780 |
127 |
150 |
480 |
300 |
250 |
218 |
|
30 |
3 |
|
8-φ25 |
810 |
810 |
215 |
200 |
600 |
360 |
310 |
278 |
|
34 |
3 |
|
12-φ25 |
810 |
967 |
322 |
250 |
622 |
425 |
370 |
332 |
|
36 |
3 |
|
12-φ30 |
830 |
1143 |
585 |
300
|
698
|
485
|
430
|
390
|
|
40
|
4
|
|
16-φ30
|
830 |
1292 |
795 |
4.0 |
50
|
230
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4-φ18
|
590 |
645 |
61 |
65
|
290
|
180
|
145
|
120
|
110
|
22 |
3
|
4
|
8-φ18
|
590 |
690 |
75 |
80
|
310
|
195
|
160
|
135
|
121
|
22 |
3
|
4
|
8-φ18
|
590 |
715 |
84 |
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4.5 |
8-φ23 |
590 |
770 |
101 |
125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
4.5 |
8-φ25 |
810 |
782 |
207 |
150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
4.5 |
8-φ25 |
810 |
875 |
226 |
200 |
600 |
375 |
320 |
282 |
260 |
38 |
3 |
4.5 |
12-φ30 |
810 |
1160 |
399 |
6.4
|
50
|
300
|
175
|
135
|
105
|
88
|
26
|
3
|
4
|
4-φ23
|
590 |
710 |
64 |
65 |
340 |
200 |
160 |
130 |
110 |
28 |
3 |
4 |
8-φ23 |
590 |
750 |
77 |
80
|
380
|
210
|
170
|
140
|
121
|
30
|
3
|
4
|
8-φ23
|
590 |
785 |
86 |
100
|
430
|
250
|
200
|
168
|
150
|
32 |
3
|
4.5
|
8-φ25
|
810 |
837 |
171 |
125 |
500 |
295 |
240 |
202 |
176 |
36 |
3 |
4.5 |
8-φ30 |
810 |
1031 |
243 |
150 |
550 |
340 |
280 |
240 |
204 |
38 |
3 |
4.5 |
8-φ34 |
830 |
1066 |
296 |
200 |
650 |
405 |
345 |
300 |
260 |
44 |
3 |
4.5 |
12-φ34 |
830 |
1213 |
420 |
10.0 |
50
|
300
|
195
|
145
|
112
|
88 |
28
|
3
|
4
|
4-φ25
|
590 |
714 |
81 |
65 |
340 |
220 |
170 |
138 |
110 |
32 |
3 |
4 |
8-φ25 |
590 |
734 |
102 |
80 |
380 |
230 |
180 |
148 |
121 |
34 |
3 |
4 |
8-φ30 |
810 |
847 |
175 |
100 |
430 |
265 |
210 |
172 |
150 |
38 |
3 |
4.5 |
8-φ30 |
810 |
950 |
194 |
125 |
500 |
310 |
250 |
210 |
176 |
42 |
3 |
4.5 |
8-φ34 |
830 |
1141 |
285 |
150 |
550 |
350 |
290 |
250 |
204 |
46 |
3 |
4.5 |
12-φ34 |
830 |
1240 |
450 |
200 |
650 |
430 |
360 |
312 |
260 |
54 |
3 |
4.5 |
12-φ4l |
830 |
1425 |
850 |
16.0 |
50
|
300
|
215
|
165
|
132
|
88
|
36
|
3
|
4 |
8-φ25
|
590 |
562 |
92 |
65 |
340 |
245 |
190 |
152 |
110 |
44 |
3 |
4 |
8-φ30 |
810 |
743 |
165 |
80
|
380
|
260
|
205
|
168
|
121
|
46
|
3
|
4 |
8-φ30
|
830 |
820 |
216 |
100 |
430 |
300 |
240 |
200 |
150 |
48 |
3 |
4.5 |
8-φ34 |
830 |
935 |
238 | |
■截止阀的安装与维护应注意以下事项: |
1.手轮、手柄操作的截止阀可安装在管道的任何位置上。 2.手轮、手柄及伟动机构,不允许作起吊用。 3.介质的流向应与阀体所示箭头方向一致。 |
■订货须知: |
⑴产品型号与名称 ⑵公称通径DN ⑶额定流量系数KV ⑷公称压力和压差 ⑸阀体和阀内组件材料 ⑹流量特性 ⑺适用温度 ⑻电源电压和控制信号 ⑼是否带附件 |
