产品详细:

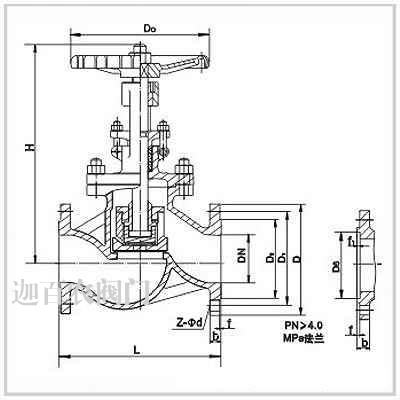

不锈钢法兰截止阀 产品型号：J41W/Y 主要性能规范： 型号 公称压力 试验压力 工作温度(℃) 适用介质 强度(水)Mpa 密封(水)空气(Mpa) 低压密封(空气)Mpa J41W-16P(R) 1.6 2.4 1.8 0.6 ≤200 硝酸类 J41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 硝酸类 J41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 硝酸类 J41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 硝酸类 主要零件的材料说明： 零件名称 材料 Q41W-16P-25P-40R Q41W-16R-25P-40R 阀体、阀盖 铬镍钛钢 铬镍钼钛钢 阀板 阀杆 阀杆螺母 铝铁青铜 手轮 灰铸铁、可铸锻铁 主要外形尺寸： 型号 公称通径 DN 尺寸(mm) L D D1 D2 H b-f Z-Φd Do J41W-16P(R) 15 130 95 65 45 170 16-2 4-14 120 20 150 105 75 55 190 16-2 4-14 140 25 160 115 85 65 205 16-2 4-14 160 32 180 135 100 78 270 18-2 4-18 180 40 200 145 110 85 310 18-3 4-18 200 50 230 160 125 100 358 18-3 4-18 240 65 290 180 145 120 373 18-3 4-18 280 80 310 195 160 135 435 20-3 8-18 320 100 350 215 180 155 500 20-3 8-18 360 125 400 245 210 185 614 22-3 8-18 400 150 480 280 240 210 674 24-3 8-23 400 200 600 335 295 265 818 26-3 12-23 450 250 730 405 355 320 969 30-3 12-25 550 型号 公称通径 DN 尺寸(mm) L D D1 D2 H b-f Z-Φd Do J41W-25P(R) 15 130 95 65 45 233 16-2 4-14 120 20 150 105 75 55 275 16-2 4-14 140 25 160 115 85 65 285 16-2 4-14 160 32 180 135 100 78 302 18-2 4-18 180 40 200 145 110 85 355 18-3 4-18 200 50 230 160 125 100 362 20-3 4-18 240 65 290 180 145 120 400 22-3 8-18 280 80 310 195 160 135 430 22-3 8-18 320 100 350 230 190 160 465 24-3 8-23 360 125 400 270 220 188 550 28-3 8-25 400 150 480 300 250 218 700 30-3 8-25 400 200 600 360 310 278 780 34-3 12-25 450 250 730 425 370 335 900 36-3 12-30 550 型号 公称通径 DN 尺寸(mm) L D D1 D2 H b-f Z-Φd Do J41W-40P(R) 15 130 95 65 45 233 16-2 4-14 40 20 150 105 75 55 275 16-2 4-14 51 25 160 115 85 65 285 16-2 4-14 58 32 180 135 100 78 302 18-2 4-18 66 40 200 145 110 85 355 18-3 4-18 76 50 230 160 125 100 370 20-3 4-18 88 65 290 180 145 120 408 22-3 8-18 110 80 310 195 160 135 436 22-3 8-18 121 100 350 230 190 160 475 24-3 8-23 150 125 400 270 220 188 558 28-3 8-25 178 150 480 300 250 218 720 30-3 8-25 204 200 600 375 320 282 800 38-3 12-30 260 J41W-64P(R) 15 170 105 75 55 240 18-2 4-14 41 20 190 125 90 68 280 20-2 4-18 51 25 210 135 100 78 290 22-2 4-18 58 32 230 150 110 82 325 24-2 4-23 66 40 260 165 125 95 360 24-3 4-23 76 50 300 175 135 105 410 26-3 4-23 88 65 340 200 160 130 430 28-3 8-23 110 80 380 210 170 140 465 30-3 8-23 121 100 430 250 200 168 537 32-3 8-25 150 125 500 295 240 202 630 36-3 8-30 176 150 550 340 280 240 790 38-3 8-34 204 200 650 405 345 300 910 44-3 12-34 260
