■产品简介: |
产品型号:J11W 公称压力:PN≤1.6Mpa 适用温度:T≤180℃ 适用介质:水、油、酸 适用温度:T≤180℃ 硅溶胶精密铸造不锈钢阀体、阀盖 适用于水、油、汽及某些腐蚀性流体介质 常温额定工作压力为200PSI(1.6Mpa) |
■产品引用标准: |
螺纹可按BSPT、BSP、NPT、DIN259/2999生产 |

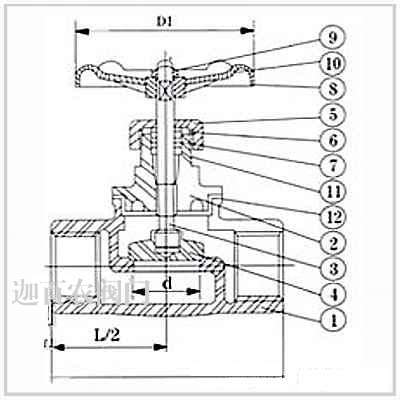

■主要零件材料: |
ITEM |
部件
|
材质 |
1 |
阀体 |
CF8/CF8M |
2 |
闸瓣 |
304/106 |
3 |
阀杆 |
316 |
4 |
阀盖 |
CF8/CF8M |
5 |
密封垫 |
PTFE |
6 |
平垫 |
304/106 |
7 |
填料 |
PTFE |
8 |
压环 |
304/106 |
9 |
压盖 |
CF8/CF8M |
10 |
手轮 |
ALUMNUM ALLOY |
11 |
铭牌 |
ALUMNUM ALLOY |
12 |
螺母 |
304 | |
■主要外形尺寸: |
SIZE
|
d
|
L
|
D1
|
H
|
Cv FACTORY |
1/2" |
15 |
66 |
70 |
100 |
3.8 |
3/4" |
20 |
80 |
70 |
106 |
7.0 |
1" |
25 |
90 |
80 |
118 |
11.0 |
1-1/4" |
32 |
105 |
100 |
134 |
21.0 |
1-1/2" |
40 |
120 |
100 |
152 |
29.0 |
2" |
50 |
141 |
110 |
172 |
50.0 | |
■截止阀的安装与维护应注意以下事项: |
1.手轮、手柄操作的截止阀可安装在管道的任何位置上。 2.手轮、手柄及伟动机构,不允许作起吊用。 3.介质的流向应与阀体所示箭头方向一致。 |
■订货须知: |
⑴产品型号与名称 ⑵公称通径DN ⑶额定流量系数KV ⑷公称压力和压差 ⑸阀体和阀内组件材料 ⑹流量特性 ⑺适用温度 ⑻电源电压和控制信号 ⑼是否带附件 |
因篇幅有限,欲知各产品的详细资料请与本公司直接联系! |
