■产品简介: |
锻钢整体法兰端阀门有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。 |
| ■结构设计和规范: |
| 锻钢整体阀兰端制造按API602,BS5352,ANSI/ASME B16.34,试验与验收按API 598,标识按照MSS SP-25。 |
| ■结构型式： |
1.全通径或缩径
2.结构长度按ANSI/ASME B16.10
3.法兰按ANSI/ASME B16.5
4.自密封阀盖
5.明杆带支架
6.两端自动调整的填料压套；
7.本体倒密封
8.整体阀体法兰
9.对焊端按ANSI/ASME B16.25
10.环连接阀体阀盖垫片
11.用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖，或自密封阀盖 |

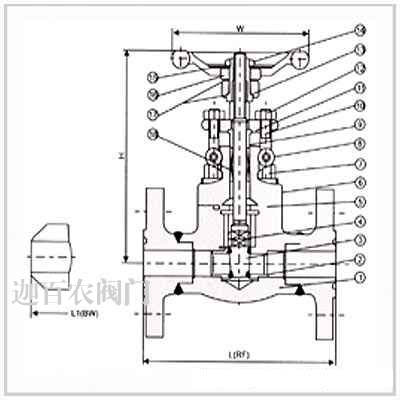

■主要零件材料： |
| 序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
2 |
垫片 |
316+柔性石墨 |
316夹柔性石墨+PTFE |
3 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
4 |
圆柱销 |
A276 420 |
A276 304 |
5 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
6 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
7 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
8 |
阀杆螺母 |
A276 410 |
9 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
10 |
铭牌 |
SS |
11 |
手轮 |
A197 |
12 |
填料压板 |
A216 WCB |
A351 CF8 |
13 |
填料 |
Flexible Graphite |
PTFE |
14 |
阀盖 |
A105 |
A276 304 |
A182 F304(L) |
A182 F316(L) |
15 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
16 |
阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
|
| ■规格尺寸及重量（mm)： |
| 150～600LB |
| NPS |
1/2" |
3/4" |
1" |
1 1/4" |
11/2" |
2" |
L(RF)
L1(BW) |
150Lb |
180 |
117 |
127 |
140 |
165 |
203 |
300Lb |
152 |
178 |
203 |
216 |
229 |
267 |
600Lb |
165 |
190 |
216 |
229 |
241 |
292 |
H(开) |
150Lb～300Lb |
166 |
171 |
207 |
240 |
258 |
330 |
600Lb |
171 |
207 |
240 |
258 |
330 |
380 |
W |
100 |
100 |
125 |
160 |
160 |
180 |
重量 |
150Lb |
RF |
4.5 |
6.9 |
9.8 |
13.5 |
19.5 |
28.0 |
BW |
2.3 |
3.6 |
7.8 |
8.2 |
12.0 |
15.0 |
300Lb |
RF |
4.8 |
7.7 |
11.0 |
16.8 |
21.2 |
32.6 |
BW |
2.8 |
4.0 |
8.5 |
9.2 |
12.6 |
16.8 |
600Lb |
RF |
5.6 |
7.8 |
12.5 |
17.0 |
23.5 |
38.8 |
BW |
3.4 |
4.7 |
9.2 |
10.5 |
13.3 |
18.9 |
|
| 900～1500LB |
NPS |
1/2" |
3/4" |
1" |
1 1/4" |
11/2" |
2" |
L(RTJ) |
900Lb～1500Lb |
216 |
229 |
254 |
279 |
305 |
371 |
H(BW) |
900Lb～1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
H(开) |
207 |
207 |
240 |
258 |
330 |
355 |
W |
125 |
125 |
160 |
160 |
180 |
200 |
柔性石墨 |
RTJ |
8.0 |
13.2 |
17.4 |
19.0 |
24.5 |
31.0 |
BW |
5.2 |
10.0 |
14.6 |
15.8 |
20.5 |
27.8 |
|
注意：1、客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
2、CS=碳钢；AS=合金钢；SS=不锈钢； |
| 自密封截止阀 |
| ■主要零件材料: |
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
Ttpe A105 |
Type A182 F22 |
Type A182 304(L) |
A182 F316(L) |
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
2 |
阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
3 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
4 |
密封螺母 |
A105 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
5 |
密封圈 |
A182 F304L |
A182 F316L |
6 |
阀盖 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
7 |
销钉 |
A276 420 |
A182 F304 |
8 |
垫圈 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
9 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
10 |
填料 |
柔性石墨 |
PTFE |
11 |
手轮 |
A276 420 |
A182 F304 |
12 |
填料压板 |
A216 WCB |
A351 CF8 |
13 |
填料压板 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
15 |
阀杆螺母 |
A276 410 |
16 |
手轮 |
A197 |
17 |
铭牌 |
SS |
18 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
|
| ■规格尺寸及重量（mm)： |
NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
L(RTJ) |
900Lb～1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
2500Lb |
264 |
273 |
308 |
349 |
384 |
451 |
H(开) |
900Lb～1500Lb |
318 |
318 |
318 |
398 |
408 |
524 |
2500Lb |
333 |
333 |
333 |
410 |
420 |
524 |
W |
160 |
160 |
180 |
200 |
250 |
280 |
| 重量 |
900Lb～1500Lb |
15.5 |
16.9 |
18.9 |
28.9 |
34.3 |
52.8 |
| 2500Lb |
18.0 |
20.5 |
23.0 |
36.1 |
45.0 |
81.5 |
|
| ■截止阀的安装与维护应注意以下事项： |
1.手轮、手柄操作的截止阀可安装在管道的任何位置上。
2.手轮、手柄及伟动机构，不允许作起吊用。
3.介质的流向应与阀体所示箭头方向一致。 |
■订货须知: |
| ⑴产品型号与名称 ⑵公称通径DN ⑶额定流量系数KV ⑷公称压力和压差 ⑸阀体和阀内组件材料 ⑹流量特性 ⑺适用温度 ⑻电源电压和控制信号 ⑼是否带附件 |
| 因篇幅有限，欲知各产品的详细资料请与本公司直接联系！ |
