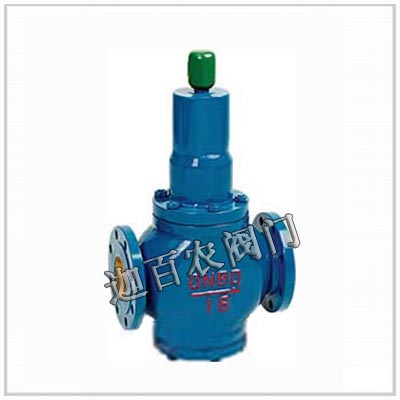

Y410X、Y110X、Y416X、Y42X型直接作用弹簧薄膜式减压阀
结构特点和用处

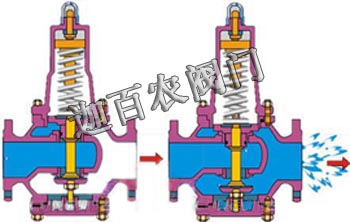

本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。
本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
| 型号 |
Y410X / Y110X |
Y416X / Y116X |
Y42X |
| 公称压力(Mpa) |
1.0 |
1.6 |
2.5 |
| 壳体试验压力(Mpa)* |
1.5 |
2.4 |
3.75 |
| 密封试验压力(Mpa) |
1.0 |
1.6 |
2.5 |
| 最高进口压力(Mpa) |
1.0 |
1.6 |
2.5 |
| 出口压力范围(Mpa) |
0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
| 压力特性偏差(Mpa)△P2P |
GB12244-1989 |
| 流量特性偏差(Mpa)P2G |
GB12244-1989 |
| 渗漏量 |
0 |
| 工作温度 |
0℃-80℃ |
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
| Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
| 零件名称 |
零件材料 |
| 阀体 阀盖 底盖 |
WCB |
| 阀座 |
2Cr13 |
| 阀瓣 |
2Cr13 |
| 阀杆 |
2Cr13 |
| 缸套 |
2Cr13/25(镀硬铬) |
| 活塞 |
2Cr13 |
| O型圈 |
丁腈橡胶 |
| 密封圈 |
丁腈橡胶 |
| 膜片 |
夹织物丁腈橡胶 |
| 调节弹簧 |
60Si2Mn |
|
|

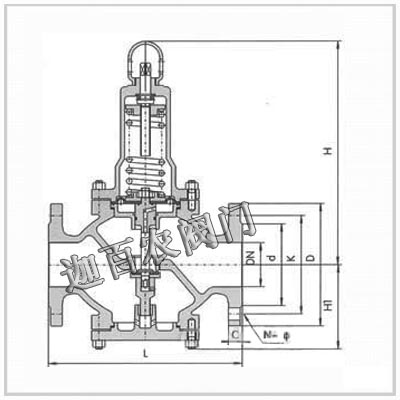

| 公称通径DN |
外 形 尺 寸 |
| L |
H |
Hl |
| 15 |
160 |
225 |
90 |
| 20 |
160 |
265 |
98 |
| 25 |
180 |
265 |
110 |
| 32 |
200 |
265 |
110 |
| 40 |
220 |
320 |
125 |
| 50 |
250 |
320 |
125 |
| 65 |
280 |
325 |
130 |
| 80 |
310 |
385 |
160 |
| 100 |
350 |
385 |
170 |
| 125 |
400 |
430 |
200 |
| 150 |
450 |
430 |
210 |
| 200 |
500 |
560 |
240 |
| 250 |
650 |
690 |
290 |
| 300 |
800 |
800 |
335 |
| 350 |
850 |
880 |
375 |
| 400 |
900 |
980 |
405 |
| 450 |
900 |
1100 |
455 |
| 500 |
950 |
1130 |
465 |
|
