产品详细:

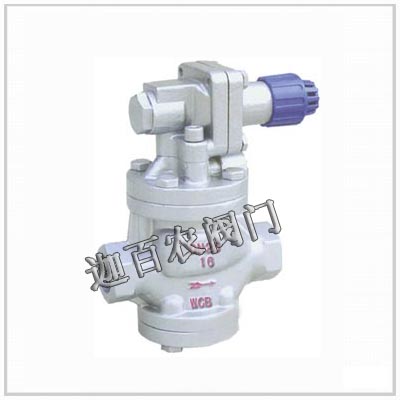

YG13H型高灵敏度蒸汽减压阀

结构特点和用处

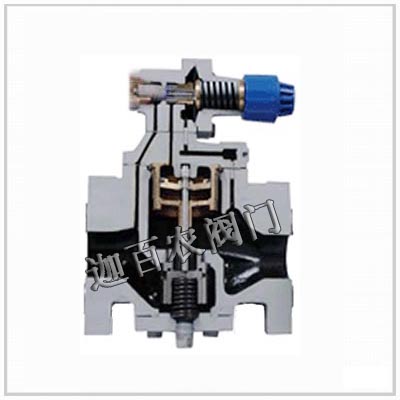

      本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
    本系列产品在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。
    1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
    2、改善了流线分布，降低了噪声。
    3、改进了密封面结构，延长了密封面寿命。
    本产品主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。

主要技术参数和性能指标

公称压力(Mpa)	1.0	1.6
壳体试验压力(Mpa)*	1.5	2.4
密封试验压力(Mpa)	1.0	1.6
最高进口压力(Mpa)	1.0	1.6
出口压力范围(Mpa)	0.04-0.6	0.04-1.0
压力特性偏差(Mpa)△Pp2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
最小压差(Mpa)	0.05	0.07
渗漏量	GB12245-1989

*：壳体试验不包括膜片、顶盖

流量系数(Cv)

DN	15	20	25	32	40	50	65	80
Cv	1	2.5	4	6.5	9	16	25	36

主要零件材料

零件名称	零件材料
阀体阀盖底盖	WCB
阀座阀瓣	2Cr13
缸套活塞	铝铁青铜
膜片	PH15-7Mo
活塞环	对位聚苯
导阀座导阀瓣	2Cr13
主阀弹簧	50CrVA
导调主弹簧	50CrVA
调节弹簧	60Si2Mn

外形尺寸(PN1.0-2.5)

单位：mm

公称通径	G	L	H	H1
15	1/2"	140	160	65
20	3-4"	140	160	65
25	1"	160	168	68
32	1-1/4"	180	185	75
40	1-1/2"	200	185	78
50	2"	230	193	88

■订货须知:
⑴内螺纹减压阀产品型号与名称 ⑵内螺纹减压阀公称通径DN ⑶内螺纹减压阀额定流量系数KV ⑷内螺纹减压阀公称压力和压差 ⑸内螺纹减压阀阀体和阀内组件材料 ⑹内螺纹减压阀流量特性 ⑺内螺纹减压阀适用温度 ⑻内螺纹减压阀电源电压和控制信号 ⑼内螺纹减压阀是否带附件。

因篇幅有限，欲知各产品的详细资料请与本公司直接联系！
