  当前位置:首页--产品展示--减压阀--200P型减压阀

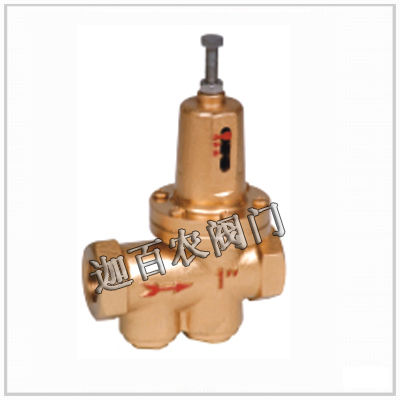

  产品全称:200P型减压阀|上海迦百农阀门制造有限公司


  产品详细:

    200P直接作用薄膜式减压阀结构特点和用处

        本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。 主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
        本产品主要用于蒸汽管路,起减压稳压作用。

    主要技术参数和性能指标
    公称压力(Mpa) 1.0 1.6
    壳体试验压力(Mpa)* 1.5 2.4
    密封试验压力(Mpa) 1.0 1.6
    最高进口压力(Mpa) 1.0 1.6
    出口压力范围(Mpa) 0.09-0.8 0.1-1.2
    压力特性偏差(Mpa)△P2P GB12246-1989
    流量特性偏差(Mpa)△P2G GB12246-1989
    渗漏量 0
    工作温度 0℃-80℃
    *:壳体试验不包括膜片、阀盖。
    主要零件材料
    零件名称 零件材料
    阀体 阀盖 铜合金
    阀座 H62
    阀瓣 H62
    阀杆 H62
    O型圈 丁腈橡胶
    密封圈 丁腈橡胶
    膜片 夹织物丁腈橡胶
    调节弹簧 60Si2Mn
    过滤器 不锈钢
    流量系数(Cv)
    DN 15(1/2") 20(3/4") 25(1") 32(1-1/4") 40(1-1/2") 50(2")
    Cv 0.5 0.6 1.2 1.8 3.0 5.0

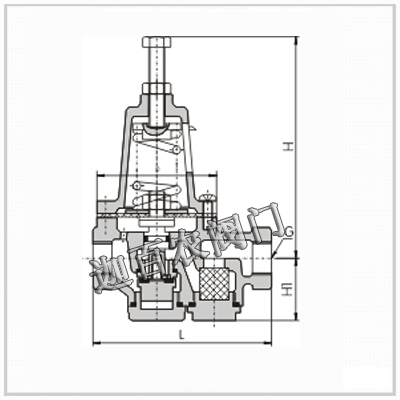

    连接尺寸
    DN G L H1 H D
    15(1/2") G1/2" 112 40 150 75
    20(3/4") G3-4" 140 55 190 90
    25(1") G1" 140 55 195 90
    32(1-1/4") G1-1/4" 165 55 212 98
    40(1-1/2") G1-1/4" 190 55 215 98
    50(2") G2" 200 65 265 120

■订货须知:
⑴200P型减压阀产品型号与名称 ⑵200P型减压阀公称通径DN ⑶200P型减压阀额定流量系数KV ⑷200P型减压阀公称压力和压差 ⑸200P型减压阀阀体和阀内组件材料 ⑹200P型减压阀流量特性 ⑺200P型减压阀适用温度 ⑻200P型减压阀电源电压和控制信号 ⑼200P型减压阀是否带附件。

因篇幅有限,欲知各产品的详细资料请与本公司直接联系!
销售热线:021-36320477   36320744    图文传真:021-36320744
