  当前位置:首页--产品展示--减压阀--薄膜减压阀

  产品全称:薄膜减压阀|上海迦百农阀门制造有限公司


  产品详细:

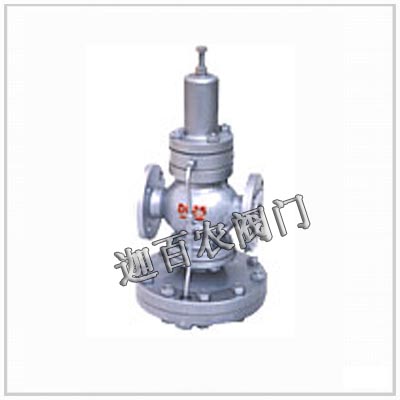

YD43H先导式超大膜片高灵敏度减压阀
产品型号:YD43H
结构特点和用处

  本系列减压阀是迦百农公司参考国外先进产品而研制开发成功的新型先导式超大膜片减压阀,本产品在普通减压阀的基础上做了很大的改进。膜片采用了新型材料,并大大加工了工作面积,因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片,来调节主阀的开度,确保下游压力的稳定。
  本产品的另一个突出的特点为:同一个阀体上可安装和互换多个导阀在稳压的同时,实现温度控制、上游压力的控制、远程的开关控制等。

主要技术参数和性能指标


公称压力(Mpa)
2.5
壳体试验压力(Mpa)*
3.75
密封试验压力(Mpa)
2.5
最高进口压力(Mpa)
2.5
出口压力范围(Mpa)
0.02-1.6
压力特性偏差(Mpa)△P2P
GB12244-1989
流量特性偏差(Mpa)P2G
GB12244-1989
渗漏量
GB12245-1989
*:壳体试验不包括膜片、阀盖。

主要零件材料:

零件名称
零件材料
阀体 阀盖
WCB
阀座
2Cr13
阀瓣
2Cr13
阀杆
2Cr13
膜片
1Cr18Ni9Ti
调节弹簧
60Si2Mn

流量系数(Cv):

DN
15
20
25
32
40
50
Cv
2.9
5.3
8.6
11.6
16.5
29.1

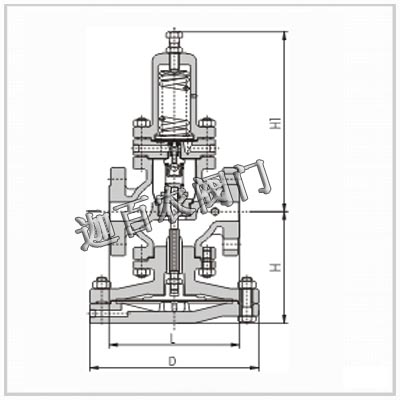

连接尺寸:

DN
L
H1
H
D
15
147
235
145
207
20
154
235
145
207
25
160
235
145
207
32
180
250
160
220
40
16
250
160
220
50
230
270
180
220
■订货须知:
⑴薄膜减压阀产品型号与名称 ⑵薄膜减压阀公称通径DN ⑶薄膜减压阀额定流量系数KV ⑷薄膜减压阀公称压力和压差 ⑸薄膜减压阀阀体和阀内组件材料 ⑹薄膜减压阀流量特性 ⑺薄膜减压阀适用温度 ⑻薄膜减压阀电源电压和控制信号 ⑼薄膜减压阀是否带附件。

因篇幅有限,欲知各产品的详细资料请与本公司直接联系!
销售热线:021-36320477   36320744    图文传真:021-36320744
