  当前位置:首页--产品展示--减压阀--薄膜式减压阀

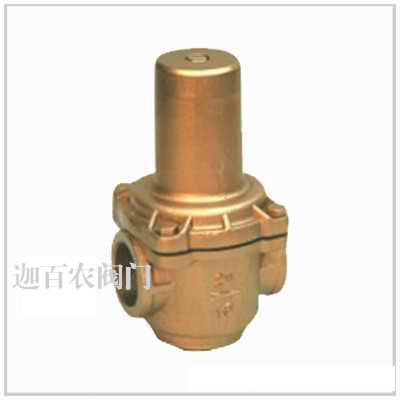

  产品全称:薄膜式减压阀|上海迦百农阀门制造有限公司


  产品详细:
产品简介:
    本系列减压阀是直接作用式薄膜弹簧减压阀,是在吸取了国外同类产品优点的基础上设计制造的。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣,改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。
    本产品适当加大了膜片面积,提高了灵敏度。减压稳压平稳、灵敏。适用于高层建筑公寓楼和住宅区的支线管路以及公寓、住宅的入户支管使用。
主要技术参数和性能指标:
公称压力(Mpa)
1.0
1.6
壳体试验压力(Mpa)*
1.5
2.4
密封试验压力(Mpa)
1.0
1.6
最高进口压力(Mpa)
1.0
1.6
出口压力范围(Mpa)
0.05-0.55
0.05-0.8
压力特性偏差(Mpa)△P2P
GB12244-1989
流量特性偏差(Mpa)△P2G
GB12244-1989
渗漏量
0
工作温度
0℃-80℃
*:壳体试验不包括膜片、阀盖。
■主要零件材料:
零件名称
零件材料
阀体
铜合金
阀盖
铜合金
阀瓣
铜合金
O型圈
丁腈橡胶
密封圈
丁腈橡胶
膜片
夹织物丁腈橡胶
调节弹簧
60Si2Mn
调节螺栓
2Cr13
■流量系数(Cv):
DN
15(1/2")
20(3/4")
25(1")
32(1-1/4")
40(1-1/2")
50(2")
Cv
1
2
3
5
8
14

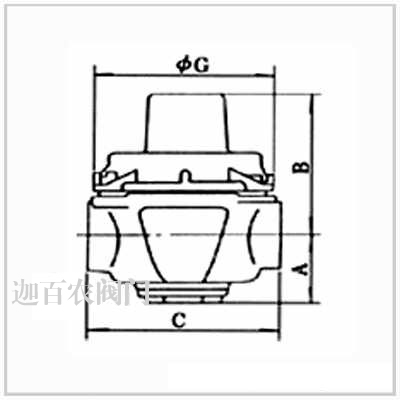

■主要外形尺寸:
DN
G
L
H
H
P2*≤0.55MPa
P2*≤0.8MPa
15(1/2")
G1/2"
65
75
90
35
20(3/4")
G3-4"
75
85
100
35
25(1")
G1"
90
3
115
46
32(1-1/4")
G1-1/4"
105
130
150
55
40(1-1/2")
G1-1/2"
120
155
175
65
50(2")
G2"
140
175
195
75
*:P2表示出口压力
安装说明:
①为了操作和维护方便,该直接作用薄膜支管式减压阀一般直立安装在水平管道上,横向安装须特别说明。
②安装时应注意使管路中介质的流向与直接作用薄膜支管式减压阀休上所示箭头的方向一致。
③为了防止直接作用薄膜支管式减压阀后压力超压,应在离阀出口不少于4M处安装一个安全阀。
■订货须知:
⑴薄膜减压阀产品型号与名称 ⑵薄膜减压阀公称通径DN ⑶薄膜减压阀额定流量系数KV ⑷薄膜减压阀公称压力和压差 ⑸薄膜减压阀阀体和阀内组件材料 ⑹薄膜减压阀流量特性 ⑺薄膜减压阀适用温度 ⑻薄膜减压阀电源电压和控制信号 ⑼薄膜减压阀是否带附件
因篇幅有限,欲知各产品的详细资料请与本公司直接联系!
销售热线:021-36320477   36320744    图文传真:021-36320744
