  当前位置:首页--产品展示--减压阀--波纹管减压阀

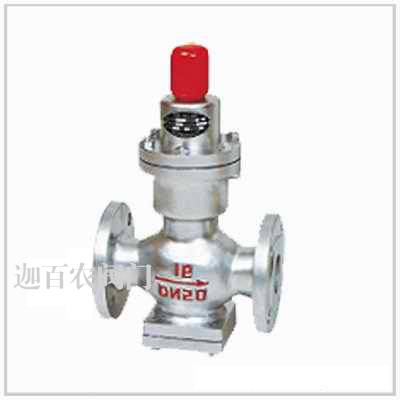

  产品全称:波纹管减压阀|上海迦百农阀门制造有限公司


  产品详细:
产品简介:
    本系列减压阀属于直接作用式波纹管弹簧减压阀。主要由波纹管、调节弹簧、阀座、阀瓣等零件组成,利用波纹管传感阀门下游压力驱动阀瓣,改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓设定出口压力, 本产品调压、稳压动髁槊羝胶猓视糜谄搴鸵禾褰橹实墓苈肥褂谩?/FONT>
主要技术参数和性能指标:
公称压力(Mpa)
0.6
1.0
1.6
壳体试验压力(Mpa)*
0.9
1.5
2.4
密封试验压力(Mpa)
0.6
1.0
1.6
最高进口压力(Mpa)
0.6
1.0
1.6
出口压力范围(Mpa)
0.05-0.4
0.1-0.8
0.1-1.0
压力特性偏差(Mpa)△P2P
GB12244-1989
流量特性偏差(Mpa)△P2G
GB12244-1989
最小压差(Mpa)
0.1
0.15
0.15
渗漏量
GB12245-1989
*:壳体试验不包括波纹管,壳体耐压试验时,必须取下波纹管组件后进行。
■主要零件材料:
零件名称
零件材料
阀体 阀盖
WCB
底盖
WCB
阀座 阀瓣
2Cr13
波纹管
1Cr18Ni9Ti
波纹管上垫
2Cr13
波纹管下垫
2Cr13
导向座
2Cr13
主阀弹簧
50CrVA
调节弹簧
60Si2Mn
■流量系数(Cv):
DN
15
20
25
32
40
50
65
80
100
Cv
1
2.5
4
6.5
9
16
25
36
64

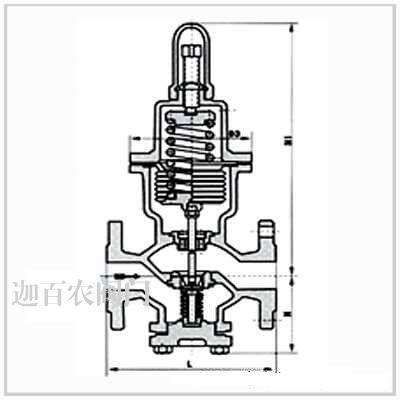

■主要外形尺寸:(PN1.6-4.0)
公称压力PN(MPa)
公称通径MPa(MM)
尺寸MM
L
H
H1

1.0

1.6

20
140
87
293
25
160
87
293
32
180
92
293
40
200
100
303
50
230
106
308
65
260
123
310
80
310
140
380
100
350
150
400
安装说明:
①为了操作和维护方便,该波纹管减压阀一般直立安装在水平管道上,横向安装须特别说明。
②安装时应注意使管路中介质的流向与波纹管减压阀休上所示箭头的方向一致。
③为了防止波纹管减压阀后压力超压,应在离阀出口不少于4M处安装一个安全阀。
■订货须知:
⑴波纹管减压阀产品型号与名称 ⑵波纹管减压阀公称通径DN ⑶波纹管减压阀额定流量系数KV ⑷波纹管减压阀公称压力和压差 ⑸波纹管减压阀阀体和阀内组件材料 ⑹波纹管减压阀流量特性 ⑺波纹管减压阀适用温度 ⑻波纹管减压阀电源电压和控制信号 ⑼波纹管减压阀是否带附件
因篇幅有限,欲知各产品的详细资料请与本公司直接联系!
销售热线:021-36320477   36320744    图文传真:021-36320744
