■产品简介: |
杠杆式减压阀该阀由阀体、阀盖、阀杆、阀瓣、阀座及杠杆等零件组成。主要配套在减压装置上，起到调节压力作用，减压比一般为0.6较合适。亦可配用电动执行装置，实行远程自动操作。 |
| ■主要零件材料： |
零件名称 |
阀体、阀盖 |
阀杆 |
阀瓣 |
阀座 |
材料 |
WCB |
38CrMoAIA |
2Cr13 |
1Cr18Ni9Ti |
ZG20CrMo |
1Cr18Ni9Ti |
|

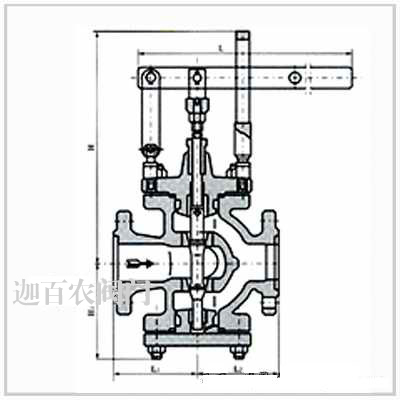

■主要外形尺寸： |
公称压力 |
通径 |
尺 寸 |
6.4
10.0 |
H |
H1 |
L |
L1 |
L2 |
50 |
510 |
200 |
565 |
150 |
150 |
80 |
555 |
220 |
650 |
190 |
190 |
100 |
582 |
245 |
800 |
200 |
200 |
150 |
654 |
318 |
800 |
220 |
225 |
200 |
725 |
355 |
800 |
250 |
250 |
250 |
750 |
390 |
800 |
272 |
275 |
300 |
918 |
475 |
1000 |
355 |
395 |
400 |
1080 |
660 |
1000 |
400 |
550 |
500 |
1635 |
800 |
1000 |
450 |
680 |
|
| ■安装说明： |
①为了操作和维护方便，该杠杆式减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与杠杆式减压阀休上所示箭头的方向一致。
③为了防止杠杆式减压阀后压力超压，应在离阀出口不少于4M处安装一个安全阀。 |
■订货须知: |
| ⑴杠杆式减压阀产品型号与名称 ⑵杠杆式减压阀公称通径DN ⑶杠杆式减压阀额定流量系数KV ⑷杠杆式减压阀公称压力和压差 ⑸杠杆式减压阀阀体和阀内组件材料 ⑹杠杆式减压阀流量特性 ⑺杠杆式减压阀适用温度 ⑻杠杆式减压阀电源电压和控制信号 ⑼杠杆式减压阀是否带附件 |
