■产品简介: |
|
本系列减压阀是参考国外同类产品研制开发的，属于直接作用式薄膜弹簧减压阀，其突出特点是大大加大了膜片工作面积，因此，和同类减压阀相比，膜片对下游压力变化的传感特别明显，下游压力的微小变化（例如0.01MPa）都将引起膜片和阀芯明显的调节动作，从而大大提高了稳压功能，本系列的产品特别适用于进口压力变化大，出口流量变化大，需要出口压力较好稳定的管路。 |
| ■主要技术参数和性能指标: |
|
公称压力(Mpa) |
|
|
壳体试验压力(Mpa)* |
2.4 |
|
密封试验压力(Mpa) |
1.6 |
|
最高进口压力(Mpa) |
1.6 |
|
出口压力范围(Mpa) |
0.03-1.0 |
|
压力特性偏差(Mpa)△P2P |
GB12246-1989 |
|
流量特性偏差(Mpa)P2G |
GB12246-1989 |
|
渗漏量 |
GB12245-1989 | |
| ■主要零件材料： |
|
零件名称 |
零件材料 |
|
阀体 阀盖 |
WCB |
|
阀座 |
2Cr13 |
|
阀瓣 |
2Cr13 |
|
阀杆 |
2Cr13 |
|
膜片 |
1Cr18Ni9Ti |
|
调节弹簧 |
60Si2Mn | |
| ■流量系数(Cv): |
|
DN |
15(1/2") |
20(3/4") |
25(1") |
32(1-1/4") |
40(1-1/2") |
50(2") |
|
Cv |
1.2 |
2.2 |
4 |
7 |
12 |
19 | |
|

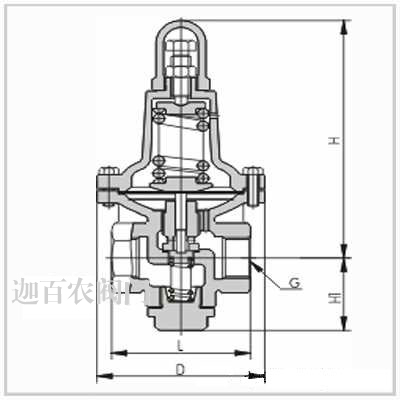

■主要外形尺寸： |
|
DN |
G |
L |
H1 |
H |
D |
|
15(1/2") |
Rc1/2" |
95 |
55 |
170 |
100 |
|
20(3/4") |
Rc3-4" |
95 |
55 |
170 |
100 |
|
25(1") |
Rc1" |
100 |
60 |
190 |
120 |
|
32(1-1/4") |
Rc1-1/4" |
165 |
75 |
220 |
150 |
|
40(1-1/2") |
Rc1-1/2" |
190 |
90 |
250 |
180 |
|
50(2") |
RG2" |
200 |
110 |
300 |
220 | |
| ■安装说明： |
|
①为了操作和维护方便，该加大薄膜型高灵敏度减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与加大薄膜型高灵敏度减压阀休上所示箭头的方向一致。
③为了防止加大薄膜型高灵敏度减压阀后压力超压，应在离阀出口不少于4M处安装一个安全阀。 |
|
■订货须知: |
| ⑴加大薄膜型高灵敏度减压阀产品型号与名称 ⑵加大薄膜型高灵敏度减压阀公称通径DN ⑶加大薄膜型高灵敏度减压阀额定流量系数KV ⑷加大薄膜型高灵敏度减压阀公称压力和压差 ⑸加大薄膜型高灵敏度减压阀阀体和阀内组件材料 ⑹加大薄膜型高灵敏度减压阀流量特性 ⑺加大薄膜型高灵敏度减压阀适用温度 ⑻加大薄膜型高灵敏度减压阀电源电压和控制信号 ⑼加大薄膜型高灵敏度减压阀是否带附件 |
| 因篇幅有限，欲知各产品的详细资料请与本公司直接联系！ |
